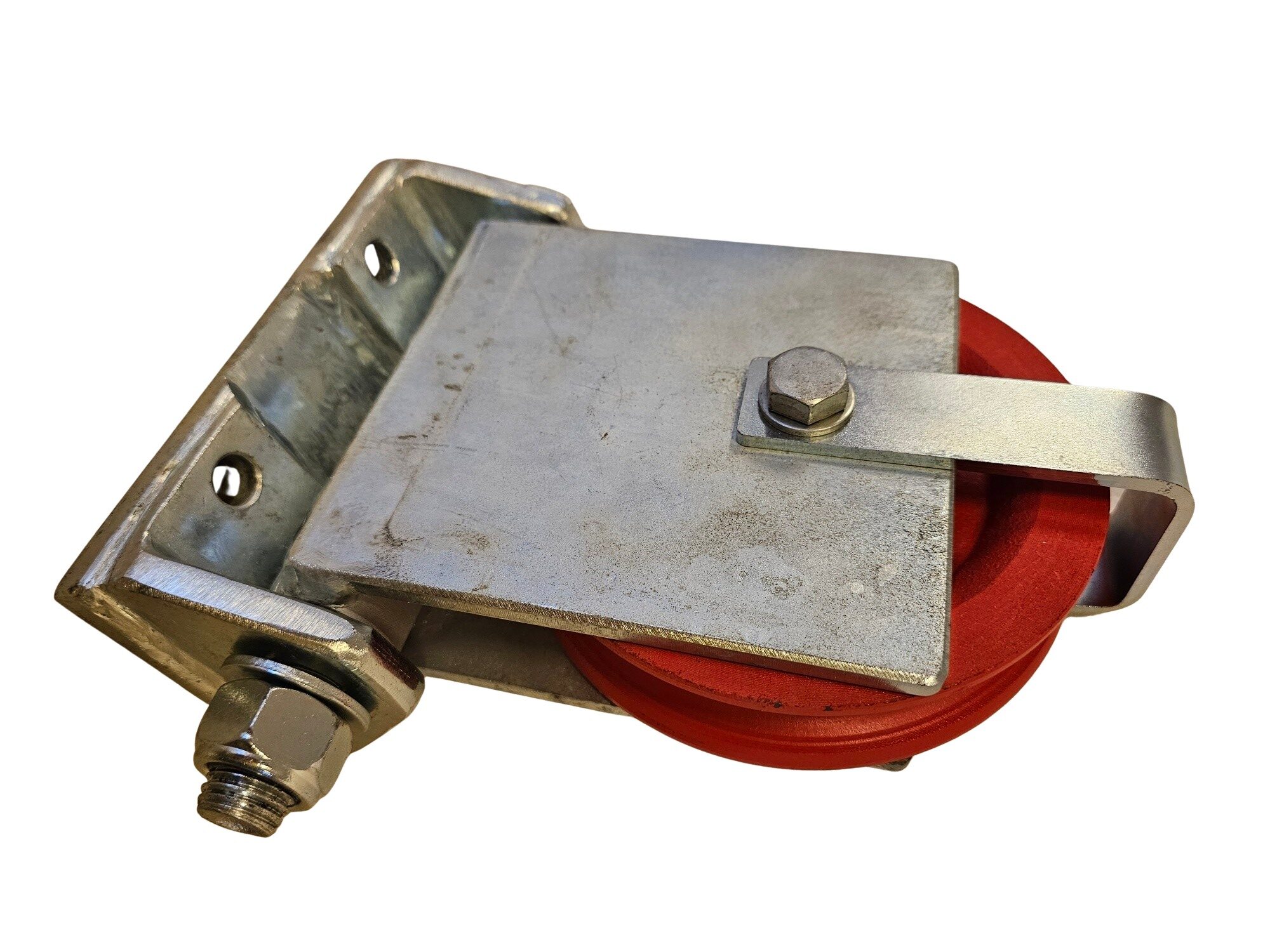

poulie de renvoi avec support 520B-CO
- pivotant
520B-CO
poulie de renvoi avec support
Spécifications
| Type | Diamètre mm | Diamètre câble max. mm | Charge utile kg FEM 1Bm/M3 | Poids kg | Prix CHF |
|---|---|---|---|---|---|
| 520B-CO-75 | 75 | 11 | 500 | 1,6 | 262 |
| 520B-CO-100 | 100 | 12 | 750 | 2,7 | 320 |
| 520B-CO-125 | 125 | 16 | 1500 | 4,4 | 415 |
| 520B-CO-150 | 150 | 18 | 2500 | 540 |
Dessins cotés et dimensions
| Type | Dimension A | Dimension B | Dimension C | Dimension E | Dimension F | Dimension G | Dimension H | Dimension I | Dimension K | Diemnsion L |
|---|---|---|---|---|---|---|---|---|---|---|
| 520B-CO-75 | 40 | 40 | 9 | 80 | 60 | 5 | 90 | 46 | 65 | 63 |
| 520B-CO-100 | 60 | 38 | 11 | 100 | 70 | 6 | 100 | 60 | 80 | 70 |
| 520B-CO-125 | 70 | 50 | 11 | 130 | 82 | 6 | 137 | 73 | 104 | 105 |
| 520B-CO-150 | 90 | 60 | 12 | 175 | 90 | 7 | 143 | 86 | 140 | 110 |
