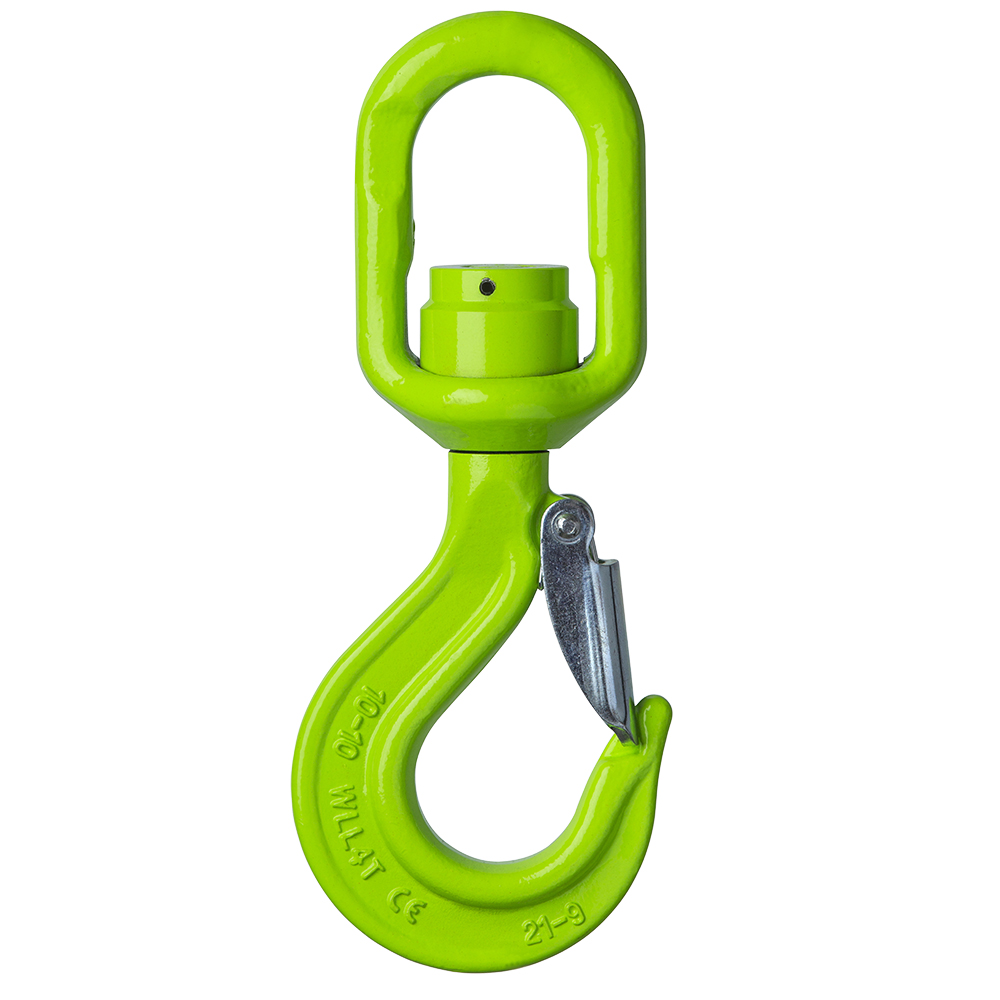

Wirbel-Lasthaken kugelgelagert
- Güteklasse 10
- Nutzlasten 1,4 – 16,0 tonnen
YE Güteklasse 10
Wirbel-Lasthaken kugelgelagert
Spezifikationen
| Typ | Tragfähigkeit ton | Gewicht kg | Preis CHF |
|---|---|---|---|
| YE-10-088-06 | 1,40 | 0,7 | 48 |
| YE-10-088-08 | 2,50 | 1,0 | 53 |
| YE-10-088-10 | 4,00 | 1,7 | 99 |
| YE-10-088-13 | 6,70 | 3,1 | 178 |
| YE-10-088-16 | 10,00 | 5,5 | 310 |
| YE-10-088-20 | 16,00 | 9,8 | 620 |

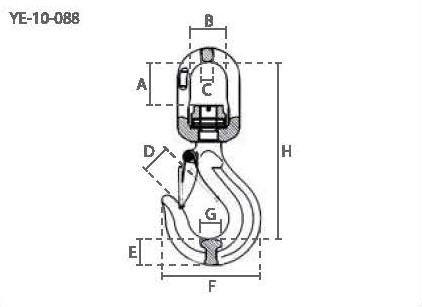

Masszeichnungen / Abmessungen / Anleitungen
| Typ | Abmessung A | Abmessung B | Abmessung C | Abmessung D | Abmessung E | Abmessung F | Abmessung G | Abmessung H |
|---|---|---|---|---|---|---|---|---|
| YE-10-088-06 | 37 | 33 | 12 | 24 | 19 | 71 | 16 | 141 |
| YE-10-088-08 | 42 | 41 | 13 | 29 | 26 | 88 | 20 | 171 |
| YE-10-088-10 | 51 | 48 | 16 | 34 | 30 | 105 | 25 | 216 |
| YE-10-088-13 | 59 | 55 | 17 | 40 | 38 | 135 | 32 | 253 |
| YE-10-088-16 | 68 | 61 | 22 | 45 | 45 | 161 | 38 | 293 |
| YE-10-088-20 | 91 | 74 | 25 | 56 | 50 | 195 | 49 | 359 |
