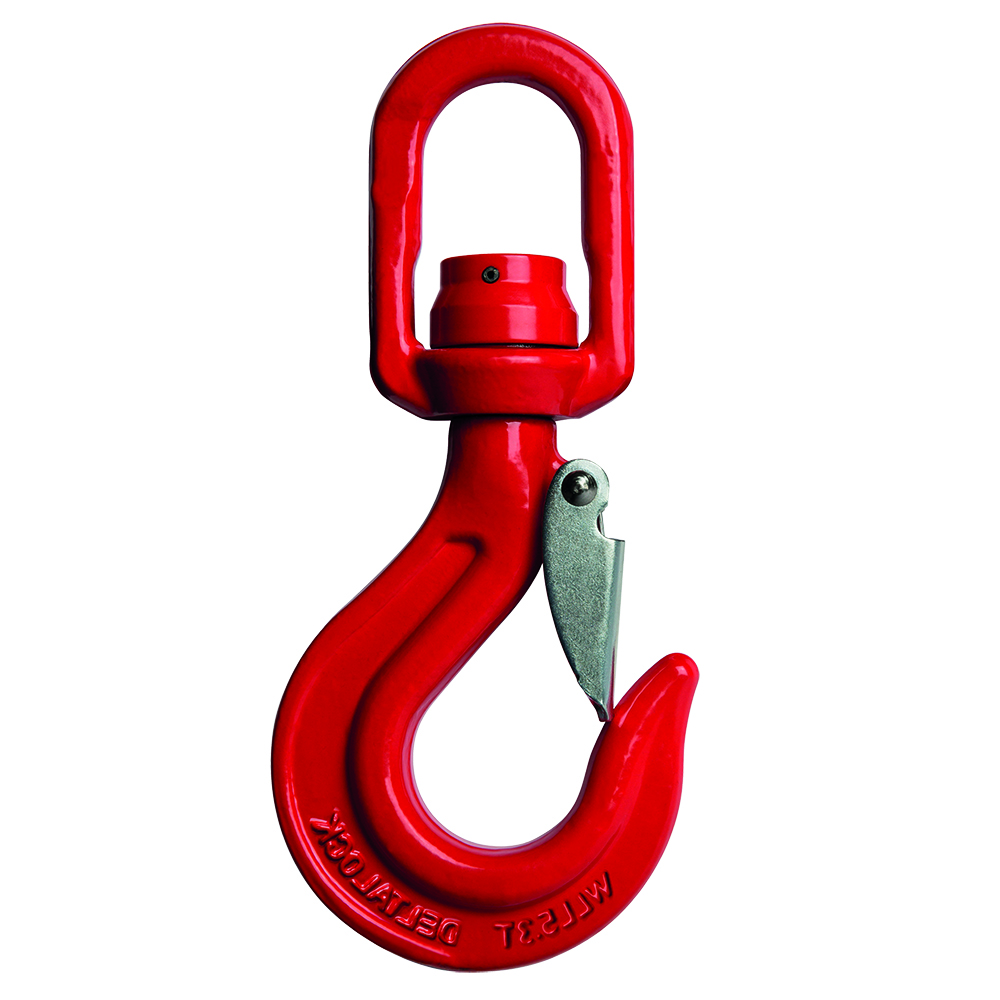

Wirbel-Lasthaken mit Hakensicherung, drehbar unter Last, Kugelgelagert
- EN1677-2
- Güteklasse 8
- Nutzlasten 1,12 – 12,5 tonnen
YE Güteklasse 8
Wirbel-Lasthaken Kuegelgelagert
Spezifikationen
| Typ | Tragfähigkeit ton | Gewicht kg | Preis CHF |
|---|---|---|---|
| YE-8-088-06 | 1,12 | 0,7 | 38 |
| YE-8-088-08 | 2,00 | 1,0 | 42 |
| YE-8-088-10 | 3,15 | 1,7 | 94 |
| YE-8-088-13 | 5,30 | 3,6 | 164 |
| YE-8-088-16 | 8,00 | 5,3 | 306 |
| YE-8-088-20 | 12,50 | 9,5 | 603 |

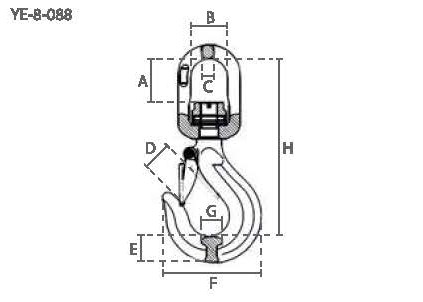

Masszeichnungen / Abmessungen / Anleitungen
| Typ | Abmessung A | Abmessung B | Abmessung C | Abmessung D | Abmessung E | Abmessung F | Abmessung G | Abmessung H |
|---|---|---|---|---|---|---|---|---|
| YE-8-088-06 | 30 | 33 | 11 | 25 | 20 | 69 | 16 | 136 |
| YE-8-088-08 | 42 | 36 | 13 | 29 | 23 | 88 | 20 | 170 |
| YE-8-088-10 | 50 | 42 | 16 | 31 | 30 | 105 | 23 | 205 |
| YE-8-088-13 | 58 | 50 | 17 | 44 | 38 | 135 | 32 | 242 |
| YE-8-088-16 | 64 | 61 | 22 | 45 | 46 | 161 | 38 | 292 |
| YE-8-088-20 | 86 | 74 | 25 | 56 | 50 | 192 | 49 | 356 |
