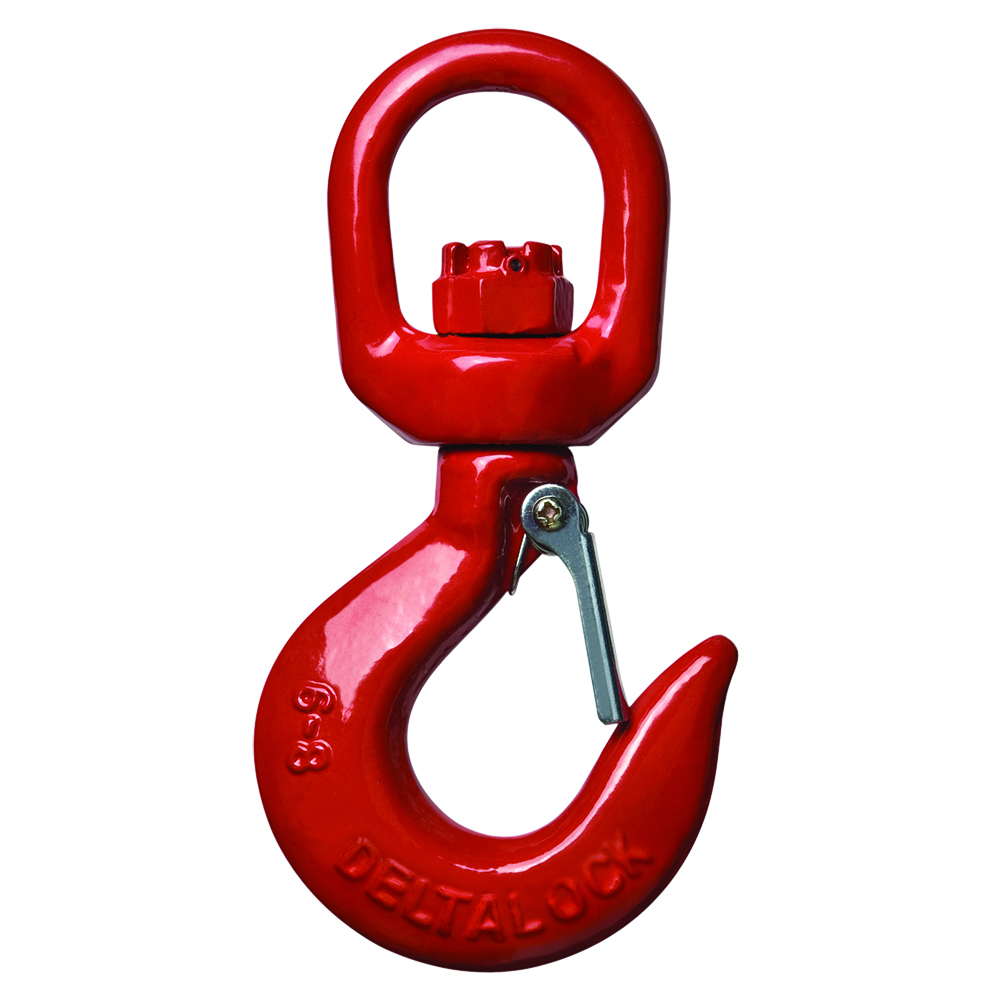

Wirbel-Lasthaken mit Hakensicherung, nicht drehbar unter Last
- EN1677-2
- Güteklasse 8
- Nutzlasten 1,12 – 31,5 tonnen
YE Güteklasse 8
Wirbel-Lasthaken
Spezifikationen
| Typ | Tragfähigkeit ton | Gewicht kg | Preis CHF |
|---|---|---|---|
| YE-8-087-06 | 1,12 | 0,4 | 32 |
| YE-8-087-08 | 2,00 | 1,1 | 35 |
| YE-8-087-10 | 3,15 | 1,3 | 78 |
| YE-8-087-13 | 5,30 | 3,6 | 133 |
| YE-8-087-16 | 8,00 | 4,7 | 249 |
| YE-8-087-20 | 12,50 | 7,4 | 491 |
| YE-8-087-22 | 15,00 | 10,6 | 851 |
| YE-8-087-26 | 21,20 | 21,4 | 2240 |
| YE-8-087-32 | 31,50 | 32,0 | 2777 |

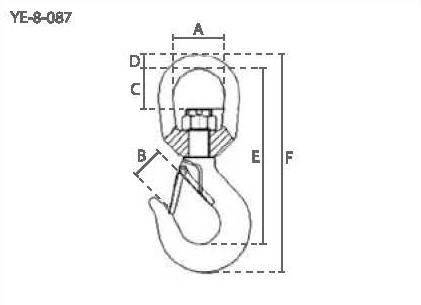

Masszeichnungen / Abmessungen / Anleitungen
| Typ | Abmessung A | Abmessung B | Abmessung C | Abmessung D | Abmessung E | Abmessung F |
|---|---|---|---|---|---|---|
| YE-8-087-06 | 32 | 22 | 17 | 9 | 109 | 137 |
| YE-8-087-08 | 42 | 22 | 35 | 16 | 150 | 192 |
| YE-8-087-10 | 43 | 26 | 35 | 16 | 163 | 209 |
| YE-8-087-13 | 48 | 33 | 39 | 18 | 191 | 246 |
| YE-8-087-16 | 62 | 43 | 53 | 25 | 244 | 313 |
| YE-8-087-20 | 68 | 50 | 51 | 29 | 277 | 364 |
| YE-8-087-22 | 79 | 55 | 65 | 32 | 332 | 431 |
| YE-8-087-26 | 105 | 81 | 114 | 40 | 430 | 546 |
| YE-8-087-32 | 105 | 100 | 100 | 40 | 466 | 596 |
