Mit Schneckengetriebe
- Robuste Stahlkonstruktion
- Mit automatischer Lastdruckbremse
- Kurbel verstellbar, wegnehmbar
LHTS

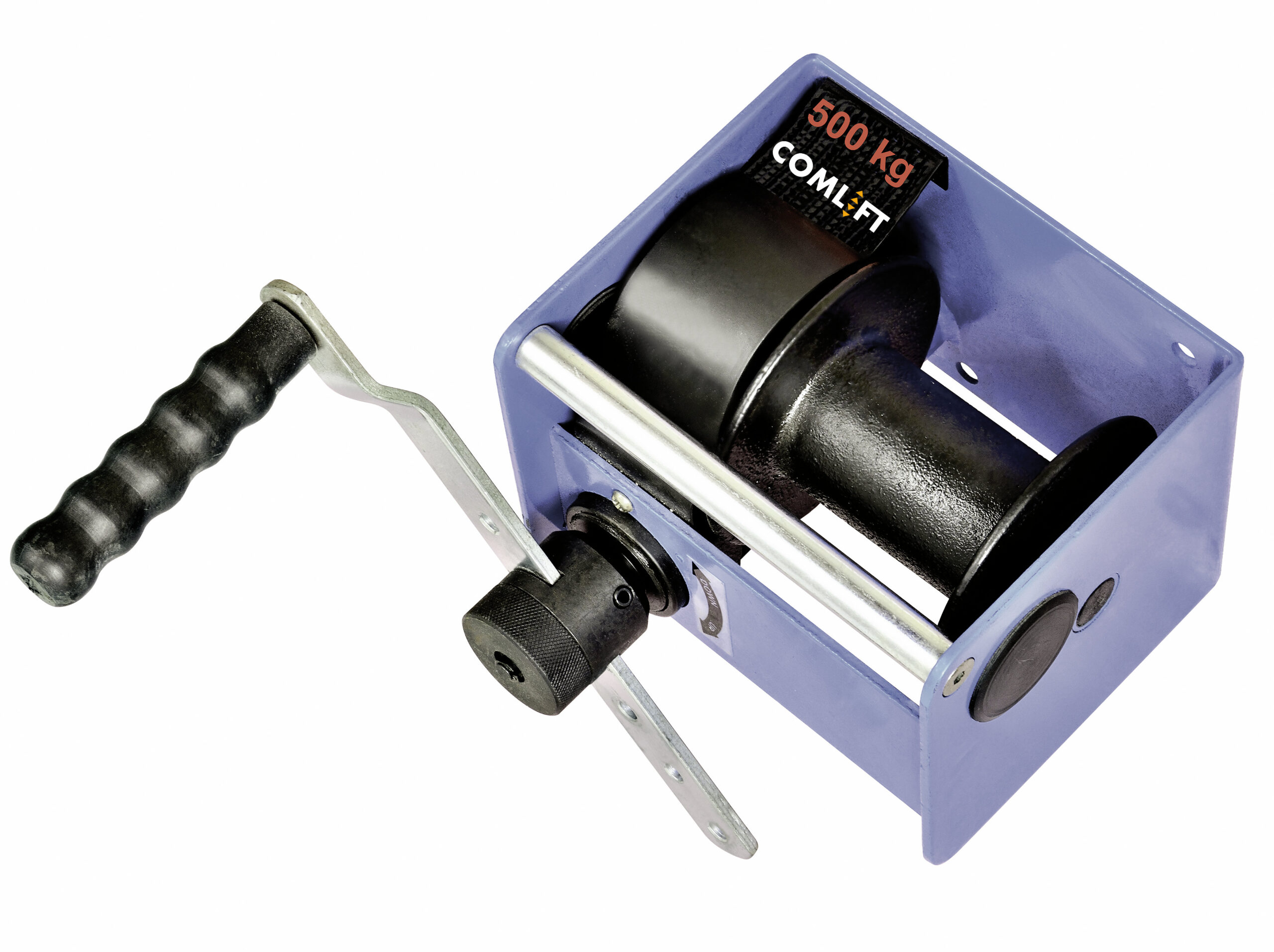

Wand-Hubwinde
Spezifikationen
| Typ | Hublast kg letzte Lage | Preis CHF ohne Seil | Seilaufnahme ø mm | Seilaufnahme m | Hub / Kurbel Umdrehung mm | Gewicht kg |
|---|---|---|---|---|---|---|
| LHTS-250 | 250 | 245 | 5,0 | 15 | 17 | 11 |
| LHTS-500 | 500 | 395 | 6,0 | 18 | 11 | 17 |
| LHTS-1000 | 1000 | 795 | 9,0 | 30 | 8 | 36 |

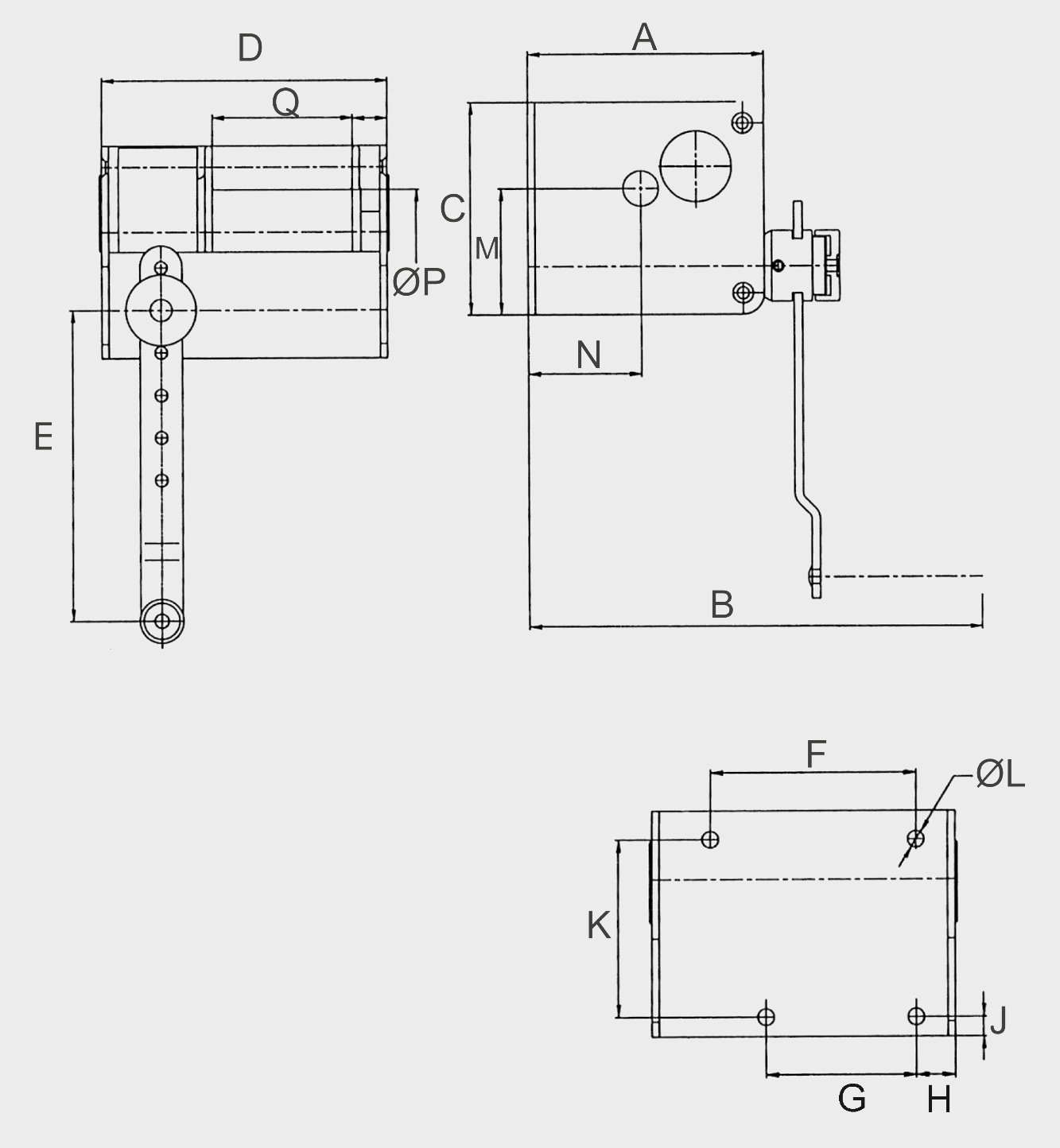

Masszeichnungen / Abmessungen / Anleitungen
Abmessungen in mm
| Typ | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | J | K | L | M | N | P | Q | R | |
| LHTS-250 | 167 | 332 | 150 | 202 | 100–250 | 137 | 100 | 26 | 13 | 118 | 11 | 89 | 80 | 60 | 99 | 24,5 |
| LHTS-500 | 195 | 360 | 188 | 260 | 100–250 | 182 | 130 | 32 | 18 | 142 | 13 | 111,5 | 93 | 70 | 144 | 29 |
| LHTS-1000 | 295 | 490 | 300 | 300 | 100–350 | 167 | 167 | 32 | 21 | 250 | 17 | 180,5 | 136 | 102 | 158 | 33 |
