Mit Stirnradgetriebe und Trommelfreilauf
- Robuste Stahlkonstruktion
- Mit automatischer Lastdruckbremse
- Kurbel verstellbar, wegnehmbar
LHTR

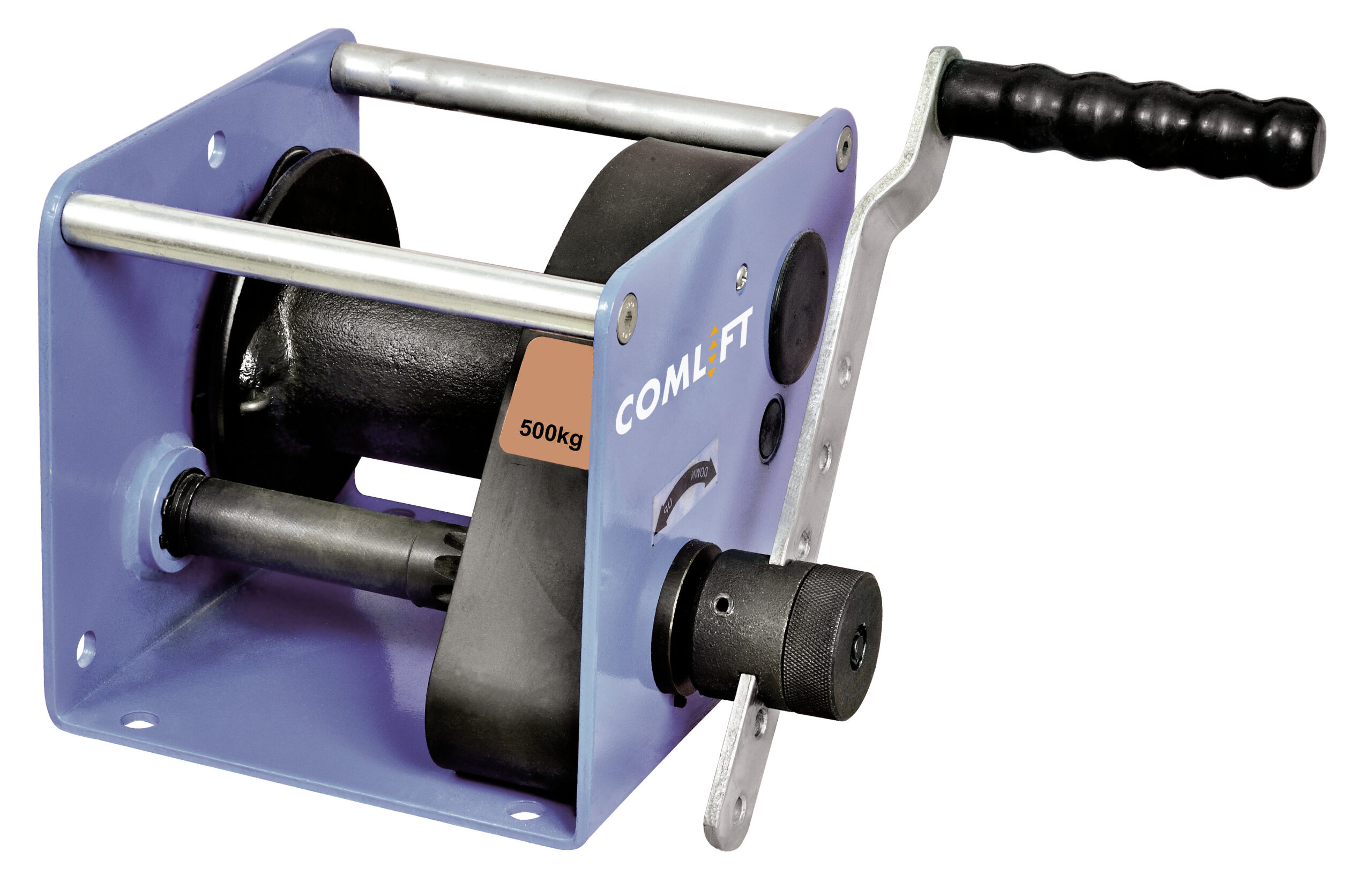

Wand-Hubwinde
Spezifikationen
| Typ | Hublast kg letzte Lage | Preis CHF ohne Seil | Seilaufnahme ø mm | Seilaufnahme m | Hub / Kurbel Umdrehung mm | Gewicht kg |
|---|---|---|---|---|---|---|
| LHTR-150 | 150 | 215 | 4,0 | 22 | 130 | 9 |
| LHTR-300 | 300 | 395 | 5,0 | 38 | 30 | 17 |
| LHTR-500 | 500 | 420 | 6,0 | 25 | 30 | 19 |

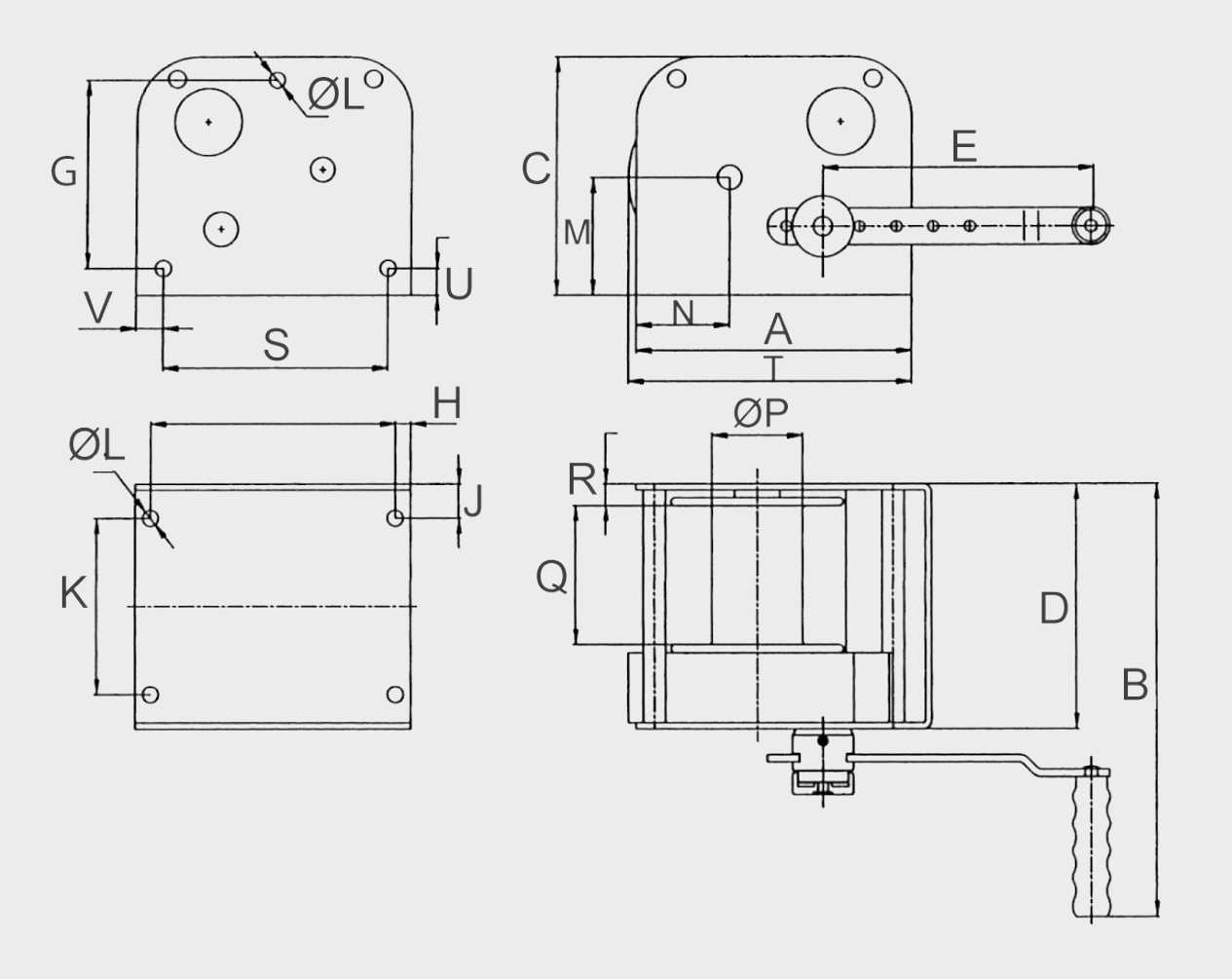

Masszeichnungen / Abmessungen / Anleitungen
Abmessungen in mm
| Typ | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | J | K | L | M | N | P | Q | R | S | T | U | V | |
| LHTR-150 | 180 | 324 | 150 | 150 | 100–250 | 154 | 102 | 13 | 18 | 114 | 9 | 70 | 66,4 | 55 | 77,3 | 18 | 132 | 177 | 18 | 24 |
| LHTR-300 | 225 | 379 | 195 | 200 | 100–250 | 200 | 154 | 12,5 | 28 | 144 | 13 | 96 | 77,5 | 74 | 107 | 24,5 | 184 | 232 | 22,5 | 20,5 |
| LHTR-500 | 242 | 380 | 200 | 200 | 100–250 | 200 | 154 | 21 | 28 | 144 | 13 | 102,7 | 83 | 74 | 107 | 24,5 | 184 | 251 | 22 | 29 |
