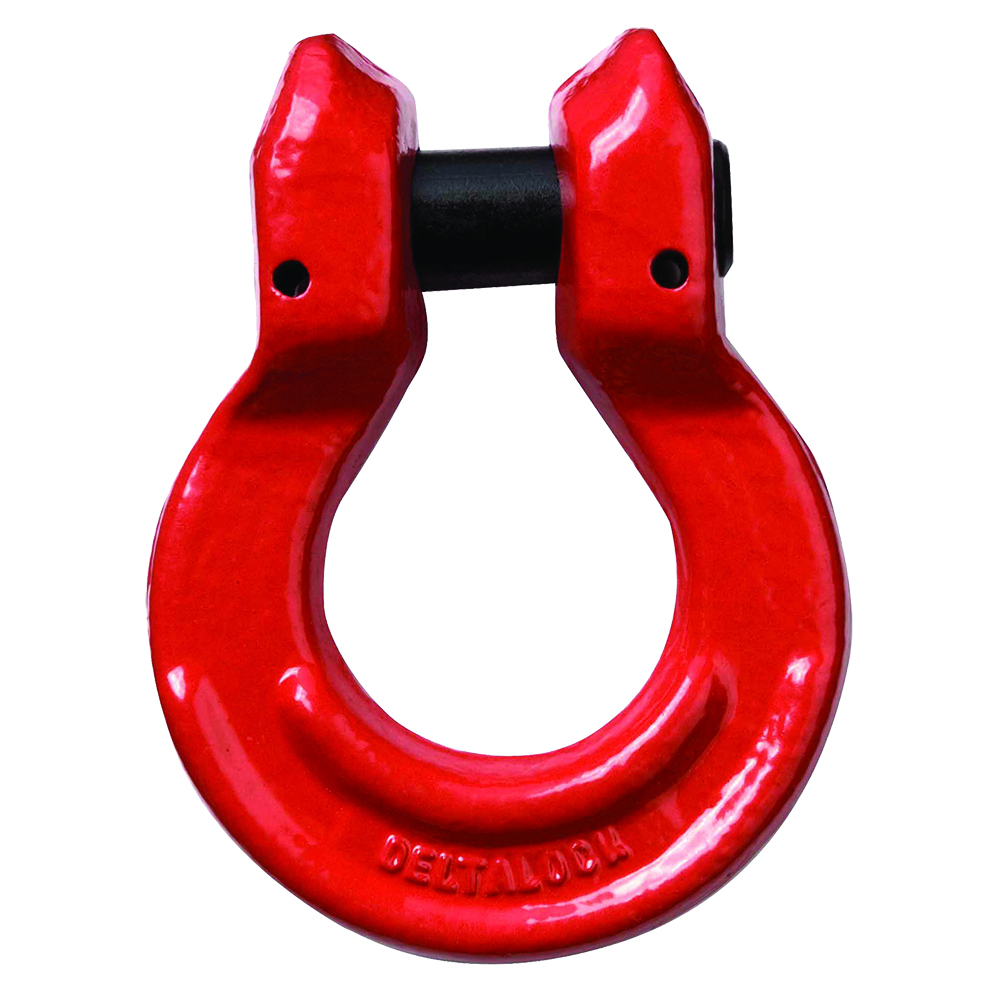

Omega-Verbindungsglieder
- EN1677
- Güteklasse 8
- Nutzlasten 1,12 – 8,00 tonnen
YE Güteklasse 8
Omega-Verbindungsglieder
Spezifikationen
| Typ | Tragfähigkeit ton | Gewicht kg | Preis CHF |
|---|---|---|---|
| YE-8-008-06 | 1,12 | 0,2 | 14 |
| YE-8-008-08 | 2,00 | 0,2 | 21 |
| YE-8-008-10 | 3,15 | 0,4 | 29 |
| YE-8-008-13 | 5,30 | 0,7 | 59 |
| YE-8-008-16 | 8,00 | 1,3 | 76 |

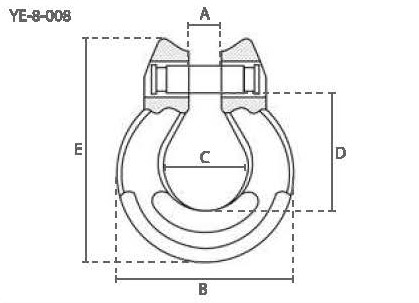

Masszeichnungen / Abmessungen / Anleitungen
| Typ | Abmessung A | Abmessung B | Abmessung C | Abmessung D | Abmessung E |
|---|---|---|---|---|---|
| YE-8-008-06 | 8 | 41 | 21 | 25 | 52 |
| YE-8-008-08 | 10 | 52 | 24 | 35 | 69 |
| YE-8-008-10 | 12 | 62 | 32 | 41 | 81 |
| YE-8-008-13 | 15 | 81 | 41 | 54 | 108 |
| YE-8-008-16 | 19 | 99 | 50 | 64 | 126 |
