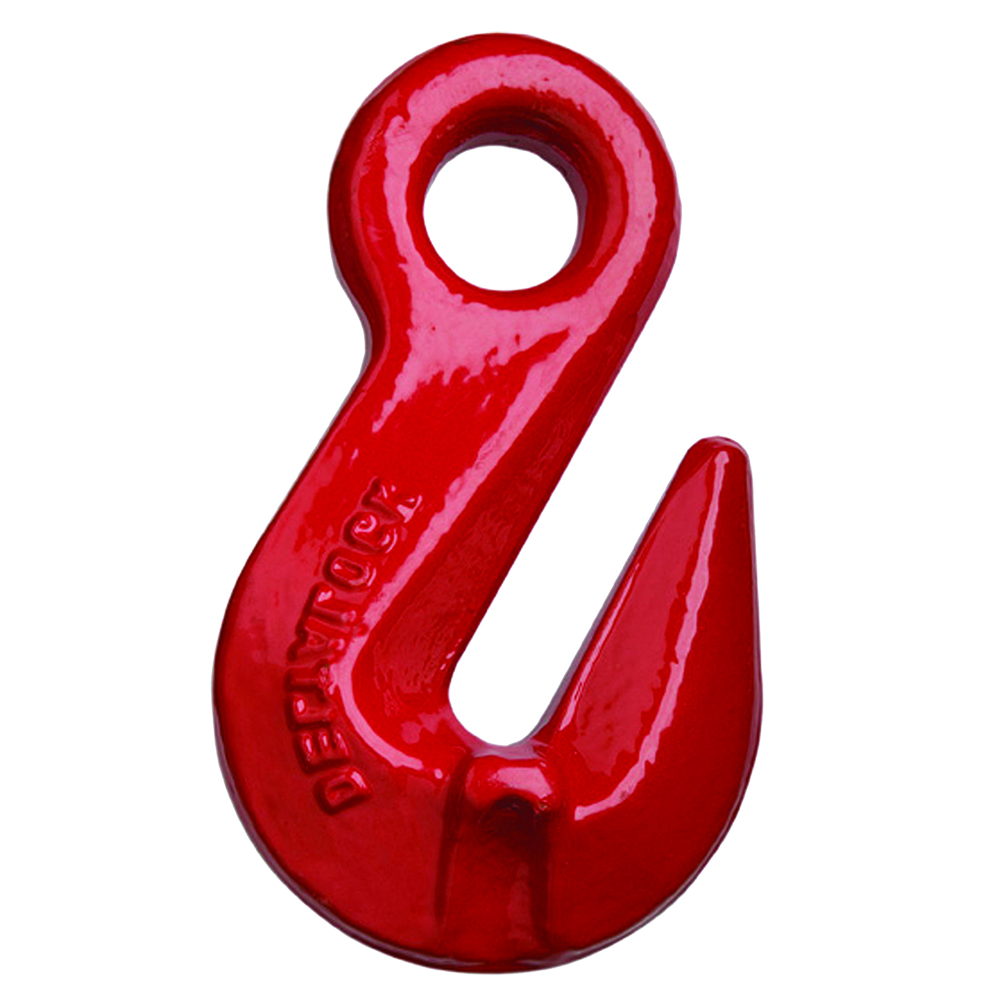

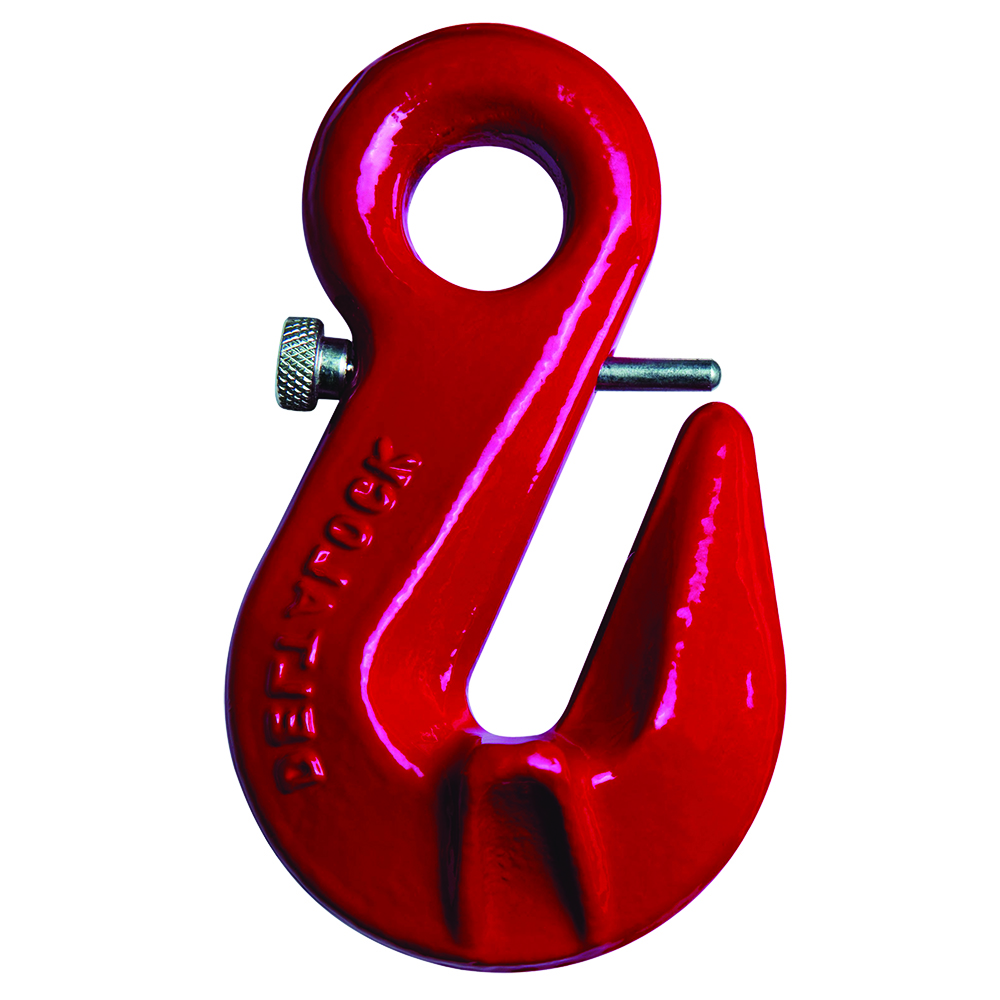

Ösen-Verkürzungshaken teilweise mit Sicherungsbolzen
- EN1677
- Güteklasse 8
- Nutzlasten 1,12 – 31,50 tonnen
YE Güteklasse 8
Ösen-Verkürzungshaken
Spezifikationen
| Typ | Tragfähigkeit ton | Gewicht kg | Sicherungsbolzen | Preis CHF |
|---|---|---|---|---|
| YE-8-041-06 | 1,12 | 0,2 | nein | 17 |
| YE-8-041-08 | 2,00 | 0,3 | ja | 20 |
| YE-8-041-10 | 3,15 | 0,8 | ja | 32 |
| YE-8-041-13 | 5,30 | 1,6 | ja | 45 |
| YE-8-041-16 | 8,00 | 2,2 | nein | 98 |
| YE-8-041-20 | 12,50 | 4,6 | nein | 175 |
| YE-8-041-22 | 15,00 | 8,2 | nein | 345 |
| YE-8-041-26 | 21,20 | 9,8 | nein | 620 |
| YE-8-041-32 | 31,50 | 19,4 | nein | 1540 |

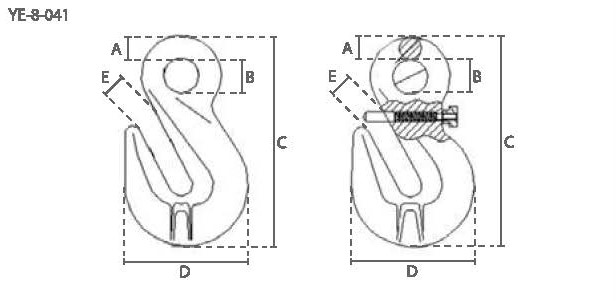

Masszeichnungen / Abmessungen / Anleitungen
| Typ | Abmessung A | Abmessung B | Abmessung C | Abmessung D | Abmessung E |
|---|---|---|---|---|---|
| YE-8-041-06 | 6 | 14 | 76 | 44 | 8 |
| YE-8-041-08 | 10 | 17 | 89 | 50 | 11 |
| YE-8-041-10 | 13 | 20 | 122 | 71 | 13 |
| YE-8-041-13 | 16 | 26 | 158 | 96 | 17 |
| YE-8-041-16 | 17 | 31 | 169 | 113 | 20 |
| YE-8-041-20 | 23 | 38 | 219 | 143 | 25 |
| YE-8-041-22 | 26 | 44 | 259 | 161 | 28 |
| YE-8-041-26 | 32 | 44 | 298 | 171 | 30 |
| YE-8-041-32 | 38 | 57 | 361 | 229 | 38 |
