FSV / FSVS / FSVSU
Mehrzweck-Schraubklemme fur das Heben von Balken
- Für das horizontale Heben und Transportieren von Stahl-(H)-Balken, Profilen und Strukturen
- Kann auch als zusätzlicher (vorübergehender) Hebepunkt verwendet werden
- FSV-Greifbereich von: 75 bis 450 mm
- FSVS/FSVSU-Typen verfügen über einen größeren Greifbereich 75 bis 560 mm
- FSV-Tragfähigkeit 1000 – 10000 kg (Höhere Tragfähigkeit auf Anfrage)
- FSVS/FSVSU-Tragfähigkeit bis zu 5000 kg
- Das spezielle Design ermöglicht das Heben von Stahl-(H)-Balken und -Strukturen
- Gleichmäßiges Öffnen und Schließen beider Klemmenhälften für die einfache und schnelle Montage
- Geschweißte Greifplatten zum besseren Positionieren und weniger Beschädigung der Last
- FSVSU-Typen sind mit einem Schwerlast-Gehäuse universellen scharnierenden Tragring ausgestattet
- Leichtgewichtiges Design, Wartungsfrei, Schwerlast-Klemmengehäuse
Spezifikationen
| Typ | Nutzlast kg | Greifbereich mm | Gewicht kg | Preis CHF | * | Typ | Nutzlast kg | Greifbereich mm | Gewicht kg | Preis CHF |
|---|
| FSV-1 | 1000 | 75-190 | 5.0 | 430 | | FSVS-3 | 3000 | 75-420 | 7.0 | 700 |
| FSV-2 | 2000 | 75-190 | 5.0 | 480 | | FSVS-4 | 4000 | 150-560 | 18.0 | 900 |
| FSV-3 | 3000 | 75-190 | 5.0 | 630 | | FSVS-5 | 5000 | 150-560 | 19.5 | 1080 |
| FSV-4 | 4000 | 150-300 | 15.0 | 810 | | FSVSU-3 | 3000 | 75-420 | 8.0 | 760 |
| FSV-5 | 5000 | 150-300 | 15.0 | 980 | | FSVSU-4 | 4000 | 150-560 | 21.0 | 980 |
| FSV-10 | 10000 | 350-450 | 50.0 | 2610 | | FSVSU-5 | 5000 | 150-560 | 22.0 | 1140 |
| FSVS-2 | 2000 | 75-420 | 7.0 | 530 | | | | | | |

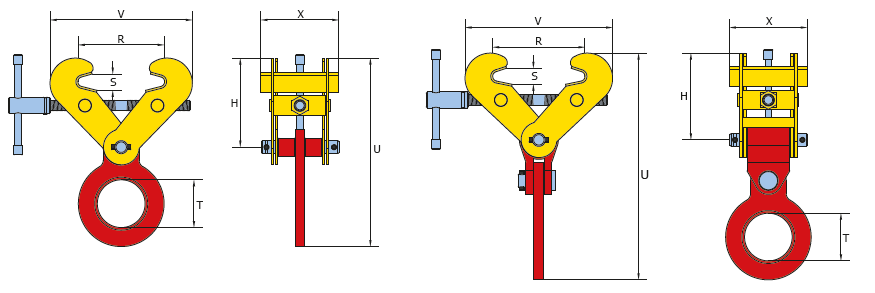

Masszeichnungen / Abmessungen / Anleitungen
| Typ | Abmessung S | Abmessung T | Abmessung V | Abmessung U | Ambessung H | Abmessung X |
|---|
| FSV-1 | 30 | 73.5 | 357 | 345 | 113-192 | 120 |
| FSV-2 | 30 | 73.5 | 357 | 345 | 113-192 | 120 |
| FSV-3 | 30 | 73.5 | 357 | 345 | 113-192 | 120 |
| FSV-4 | 40 | 80 | 450 | 422 | 185-240 | 180 |
| FSV-5 | 40 | 80 | 450 | 422 | 185-240 | 180 |
| FSV-10 | 95 | 88 | 695 | 653 | 400-447 | 200 |
| FSVS-2 | 15 | 73.5 | 540 | 428 | 114-275 | 120 |
| FSVS-3 | 15 | 73.5 | 540 | 428 | 114-275 | 120 |
| FSVS-4 | 40 | 80 | 708 | 545 | 173-362 | 180 |
| FSVS-5 | 40 | 80 | 708 | 545 | 173-362 | 180 |
| FSVSU-3 | 30 | 73.5 | 540 | 486 | 114-275 | 120 |
| FSVSU-4 | 40 | 80 | 708 | 613 | 173-362 | 180 |
| FSVSU-5 | 40 | 80 | 708 | 622 | 173-362 | 180 |
