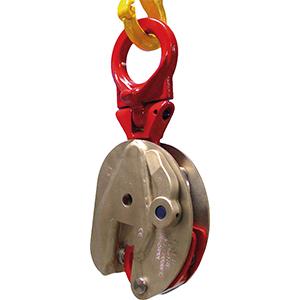

TS-R
Hebegreifer für vertikales Heben von Edelstahl
- Für das vertikale Heben, Transportieren und Drehen aller Edelstahlplatten und Strukturen
- Greifbereich von: 0 bis 55 mm
- Tragfähigkeit 750 – 7500 kg. Min. Tragfähigkeit entspricht 10% der max. Tragfähigkeit
- Hinweis: Die Plattenoberfläche des Materials muss einen Härtegrad von max. HRC 37/345 Hb haben
- Zahnsegment und Zahnkreis bestehen aus Edelstahl
- Gehäuse und Spannhebel verfügen über einen Nickelüberzug zum Schutz vor Korrosion durch Carbon-Kontaminierung
- TSU-R / TSEU-R sind mit einem universellen scharnierenden Tragring für universelle Hebeflexibilität aus verschiedenen Winkeln ausgestattet
- TS-R / TSE-R verfügen über einen Standard-Tragring
- Immer mit einem Sicherheitsmechanismus ausgestattet, der sicherstellt, dass die Klemme beim Anlegen von Hebekraft und beim Absenken der Last nicht verrutscht
- Die Klemme ist sowohl in geschlossener als auch in offener Position arretiert
- Leichtgewichtiges Design für die einfache Handhabung
- Robust verschweißtes Schwerlast-Klemmengehäuse
- Wartungsfrei, einfacher Austausch von Ersatzteilen, die auf Anfrage erhältlich sind
Spezifikationen
| Typ | Nutzlast kg | Greifbereich mm | Gewicht kg | Preis CHF | * | Typ | Nutzlast kg | Greifbereich mm | Gewicht kg | Preis CHF |
|---|
| TS-R-0.75 | 750 | 0-13 | 1.7 | 550 | | TSU-R-0.75 | 750 | 0-25 | 1.8 | 640 |
| TSE-R-1 | 1000 | 0-25 | 3.5 | 730 | | TSEU-R-1 | 1000 | 0-35 | 3.8 | 870 |
| TSE-R-2 | 2000 | 0-35 | 7.0 | 980 | | TSEU-R-2 | 2000 | 0-35 | 8.0 | 1140 |
| TSE-R-3 | 3000 | 0-35 | 7.0 | 990 | | TSEU-R-3 | 3000 | 0-35 | 8.0 | 1150 |
| TSE-R-4.5 | 4500 | 0-45 | 16.0 | 1290 | | TSEU-R-4.5 | 4500 | 0-45 | 16.5 | 1570 |
| TSE-R-6 | 6000 | 0-50 | 21.0 | 1730 | | TSEU-R-6 | 6000 | 0-50 | 24.0 | 1960 |
| TSE-R-7.5 | 7500 | 0-55 | 26.0 | 1975 | | TSEU-R-7.5 | 7500 | 0-55 | 28.0 | 2280 |
Masszeichnungen / Abmessungen / Anleitungen
| Typ | Abmessung S | Abmessung T | Abmessung U | Abmessung V | Abmessung W | Abmessung X | Abmessung Y |
|---|
| TS-R-0.75 | 47 | 30 | 202 | 100 | 37 | 37 | 10 |
| TSE-R-1 | 56 | 45 | 263 | 141 | 37 | 47 | 15 |
| TSE-R-2 | 78 | 64 | 336 | 183 | 56 | 56 | 16 |
| TSE-R-3 | 78 | 64 | 336 | 183 | 56 | 56 | 16 |
| TSE-R-4.5 | 85 | 70 | 425 | 228 | 60 | 78 | 20 |
| TSE-R-6 | 114 | 75 | 490 | 259 | 82 | 78 | 20 |
| TSE-R-7.5 | 111 | 75 | 522 | 267 | 70 | 86 | 20 |
| TSU-R-0.75 | 47 | 30 | 203 | 100 | 37 | 37 | 10 |
| TSEU-R-1 | 56 | 50 | 292 | 141 | 37 | 47 | 15 |
| TSEU-R-2 | 78 | 70 | 372 | 183 | 56 | 56 | 16 |
| TSEU-R-3 | 78 | 70 | 372 | 183 | 56 | 56 | 16 |
| TSEU-R-4.5 | 85 | 70 | 431 | 228 | 60 | 78 | 20 |
| TSEU-R-6 | 114 | 78 | 527 | 259 | 82 | 78 | 32 |
| TSEU-R-7.5 | 111 | 78 | 560 | 267 | 70 | 86 | 32 |
