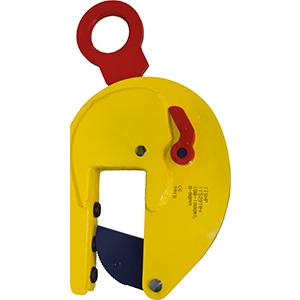

TSHP / TSHP-A
Hebegreifer für vertikales Heben Leichtgewichtig mit grossem Greifbereich
- Für das vertikale Heben, Handhaben und Transportieren von Holland-Profil-(HP)-Schiffsbaustrukturen, Stahlplatten und Strukturen
- Drehbankklemme
- Greifbereich von 0 bis 80 mm. TSHP-A verstellbar Greifbereiche von: 0 bis 155 mm
- Tragfähigkeit 1000 – 1500 kg. Höhere Tragfähigkeit auf Anfrage
- Min. Tragfähigkeit entspricht 10% der max. Tragfähigkeit
- Beim Heben größerer Abschnitte, sollte eine Traverse eingesetzt werden
- Hinweis: Die Plattenoberfläche des Materials muss einen Härtegrad von max. HRC 37/345 Hb haben
- Auch als Klemme mit großem Greifbereich nützlich
- Standardmäßig mit 3 Zahnkreisen für zusätzlich starke Klemmkraft
- Einfache Handhabung von Werkstücken in und aus der Drehbank dank besonders kleiner W-Dimensionen (siehe Abbildung)
- Immer mit einem Sicherheitsmechanismus ausgestattet, der sicherstellt, dass die Klemme beim Anlegen von Hebekraft und beim Absenken der Last nicht verrutscht
- Die Klemme ist sowohl in geschlossener als auch in offener Position arretiert
- Leichtgewichtiges Design für die einfache Handhabung
- Robust verschweißtes Schwerlast-Klemmengehäuse
- Wartungsfrei, einfacher Austausch von Ersatzteilen, die auf Anfrage erhältlich sind
Spezifikationen
| Typ | Nutzlast kg | Greifbereich mm | Gewicht kg | Preis CHF |
|---|
| TSHP-1 | 1000 | 0-80 | 19 | 1300 |
| TSHP-1.5 | 1500 | 0-80 | 19 | 1400 |
| TSHP-A-1.5 | 1500 | 0-155 | 18 | 1770 |
Masszeichnungen / Abmessungen / Anleitungen
| Typ | Abmessung S | Abmessung T | Abmessung U | Abmessung V | Abmessung W | Abmessung X | Abmessung Y |
|---|
| TSHP-1 | 207 | 70 | 520 | 257 | 41 | 68 | 16 |
| TSHP-1.5 | 207 | 70 | 520 | 257 | 41 | 68 | 16 |
| TSHP-A-1.5 | 160 | 70 | 523 | 256-333 | 62 | 66 | 16 |
