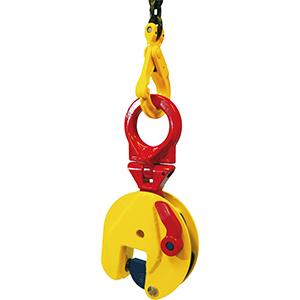

TSU / TSEU / STSU

Hebegreifer für vertikales Heben

Für das vertikale Heben, Transportieren und Drehen aller Stahlplatten und Strukturen aus allen Positionen
Greifbereich von: 0 bis 150 mm
TSEU/ STSU-Typen verfügen über einen größeren Greifbereich
Maximale Tragfähigkeit 750 – 30000 kg (auf Anfrage höhere Tragfähigkeit möglich)
Min. Tragfähigkeit entspricht 10% der max. Tragfähigkeit
Hinweis: Die Plattenoberfläche des Materials muss einen Härtegrad von max. HRC 37/345 Hb haben
Mit einer Gelenk-Hebeöse für universelle Hebeflexibilität aus verschiedenen Winkeln
Der universelle Gelenk-Hebeöse garantiert in jeder Position einen Griff mit Druck, selbst beim seitlichen Heben von bis zu 90 Grad. Bitte beachten Sie, dass beim Heben in Winkeln von über 45 Grad die Tragfähigkeit geringer ist. Bitte entnehmen Sie den unten stehenden Abbildung f“r den Tragfähigkeit Reduktion
Längere Platten können ohne Einsatz einer Traverse gehoben werden, wenn zwei Klemmen an einer zweiarmigen Kettenschlinge eingesetzt werden
Immer mit einem Sicherheitsmechanismus ausgestattet, der sicherstellt, dass die Klemme beim Anlegen von Hebekraft und beim Absenken der Last nicht verrutscht
Die Klemme ist sowohl in geschlossener als auch in offener Position arretiert
Leichtgewichtiges Design, Wartungsfrei, Schwerlast-Klemmengehäuse

Typ	Nutzlast kg	Greifbereich mm	Gewicht kg	Preis CHF	Typ	Nutzlast kg	Greifbereich mm	Gewicht kg	Preis CHF
TSU-0.75	750	0-13	1.8	460	TSU-17	17000	0-76	74.0	5900
TSEU-1	1000	0-25	3.8	690	TSU-20	20000	0-76	160	6650
TSEU-2	2000	0-35	8.0	810	TSU-25	25000	5-85	160.0	7380
TSEU-3	3000	0-35	8.0	890	TSU-30	30000	10-90	167.0	10900
TSU-4.5	4500	0-25	16.0	1040	STSU-6	6000	40-90	24.0	1820
TSEU-4.5	4500	0-45	16.5	1080	STSU-7.5	7500	50-100	31.0	1970
TSU-6	6000	0-32	22.0	1220	STSU-9	9000	50-100	31.0	2440
TSEU-6	6000	0-50	24.0	1280	STSU-12	12000	50-100	45.0	3090
TSU-7.5	7500	0-40	27.0	1480	STSU-15	15000	80-150	78.0	4050
TSEU-7.5	7500	0-55	28.0	1690	STSU-20	20000	80-150	171.0	8070
TSU-9	9000	0-55	29.0	1780	STSU-25	25000	80-150	171.0	9230
TSU-12	12000	0-52	41.0	2910	STSU-30	30000	80-150	176.5	11840
TSU-15	15000	0-76	73.0	3960

Typ	Abmessung S	Abmessung T	Abmessung U	Abmessung V	Abmessung W	Abmessung X	Abmessung Y
TSU-0.75	47	30	203	100	37	37	10
TSEU-1	56	50	292	141	37	47	15
TSEU-2	78	70	372	183	56	56	16
TSEU-3	78	70	372	183	56	56	16
TSU-4.5	85	70	429	203	60	77	20
TSEU-4.5	85	70	431	228	60	78	20
TSU-6	114	78	528	225	78	78	32
TSEU-6	114	78	527	259	82	78	32
TSU-7.5	111	78	567	246	76	82	32
TSEU-7.5	111	78	560	267	70	86	32
TSU-9	111	78	560	267	70	86	32
TSU-12	148	85	648	295	100	94	48
TSU-15	209	85	816	373	136	106	48
TSU-17	209	85	816	373	136	106	48
TSU-20	250	100	948	563	153	140	71
TSU-25	250	100	948	563	148	140	71
TSU-30	250	100	944	568	153	142	71
STSU-6	114	78	523	275	70	78	32
STSU-7.5	111	78	560	312	70	86	32
STSU-9	111	78	560	312	70	86	32
STSU-12	152	85	644	344	100	94	48
STSU-15	224	85	808	450	136	106	48
STSU-20	249	100	940	640	153	140	71
STSU-25	249	100	940	640	153	140	71
STSU-30	249	100	946	645	156	142	71
