TNMH

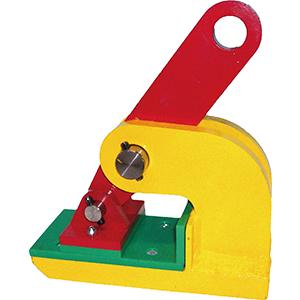

Hebegreifer für Spurenloses Heben
- Für das horizontale Heben und Transportieren aller nicht-biegsamen Platten und Strukturen ohne Spuren, Kratzer oder Beschädigungen auf der Materialoberfläche zu hinterlassen
- Ideal geeignet für das Heben von Materialien wie (Edel-)Stahl, Aluminium, Naturstein, Kompositmaterialien, lackierten Materialien, Holz, Glas, Kunststoff usw.
- Terrier TNMH-Hebeklemmen müssen immer paarweise (oder in mehreren Paaren) verwendet werden
- Greifbereich von: 0 bis 50 mm
- Tragfähigkeit 1000 – 6000 kg je Paar
- Greifbereich und Zahnsegment sind mit einem speziellen druckunempfindlichen Hochqualitätsstoff bezogen
- Kompaktes Design und hohe Tragfähigkeit
- Leichtgewichtiges Design für die einfache Handhabung
- Robust verschweißter Schwerlast-Körper
Spezifikationen
| Typ | Nutzlast kg | Greifbereich mm | Gewicht kg | Preis CHF | * | Typ | Nutzlast kg | Greifbereich mm | Gewicht kg | Preis CHF |
|---|
| TNMH-1 | 1000 | 0-25 | 2.4 | 1060 | | TNMH-4 | 4000 | 0-50 | 13.0 | 1910 |
| TNMH-2 | 2000 | 0-45 | 7.5 | 1410 | | TNMH-6 | 6000 | 0-50 | 18.0 | 2240 |
| TNMH-3 | 3000 | 0-45 | 8.3 | 1680 | | | | | | |

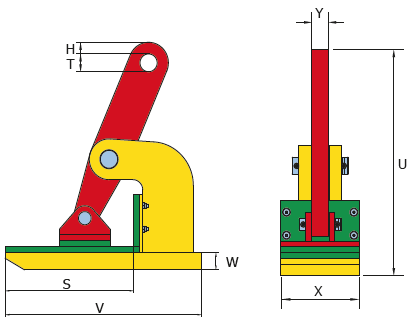

Masszeichnungen / Abmessungen / Anleitungen
| Typ | Abmessung V | Abmessung S | Abmessung W | Abmessung T | Ambessung H | Abmessung U | Abmessung X | Abmessung Y |
|---|
| TNMH-1 | 140 | 94 | 15 | 20 | 10 | 155 | 65 | 15 |
| TNMH-2 | 225 | 151 | 23 | 30.5 | 15 | 267 | 90 | 15 |
| TNMH-3 | 225 | 151 | 20 | 30.5 | 15 | 271 | 90 | 15 |
| TNMH-4 | 250 | 161 | 20 | 30.5 | 17.5 | 300 | 115 | 30 |
| TNMH-6 | 250 | 161 | 25 | 30.5 | 17.5 | 306 | 130 | 30 |
