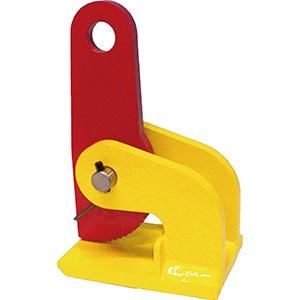

FHX-V
Hebegreifer für Horizontales Heben
- Zum horizontalen Heben und Transportieren von Stahlplatten und anderer nicht-biegsamer Materialien
- Terrier FHX-V-Hebeklemmen müssen immer paarweise (oder in mehreren Paaren) verwendet werden
- Greifbereich von: 0 bis 60 mm
- Tragfähigkeit 1000 – 6000 kg
- Vorgespanntes Federklemmenmerkmal für die einfache Nutzung durch einen Bediener
- Klemme kann an jeder beliebigen Stelle geschlossen und behebt werden
- Kompaktes und leichtgewichtiges Design für die einfache Handhabung
- Robust verschweißter Schwerlast-Körper
Spezifikationen
| Typ | Nutzlast kg | Greifbereich mm | Gewicht kg | Preis CHF | * | Typ | Nutzlast kg | Greifbereich mm | Gewicht kg | Preis CHF |
|---|
| FHX-V-1 | 1000 | 0-35 | 3.0 | 620 | | FHX-V-4 | 4000 | 0-60 | 17.0 | 1250 |
| FHX-V-2 | 2000 | 0-60 | 8.0 | 850 | | FHX-V-6 | 6000 | 0-60 | 17.0 | 1640 |
| FHX-V-3 | 3000 | 0-60 | 12.2 | 1140 | | | | | | |

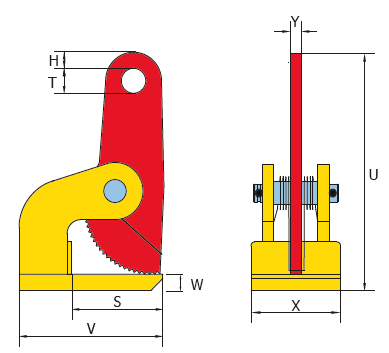

Masszeichnungen / Abmessungen / Anleitungen
| Typ | Abmessung V | Abmessung S | Abmessung W | Abmessung T | Abmessung H | Abmessung U | Abmessung X | Abmessung Y |
|---|
| FHX-V-1 | 140 | 99 | 10 | 26.5 | 12 | 188 | 85 | 15 |
| FHX-V-2 | 180 | 114 | 15 | 30.5 | 19 | 286 | 125 | 16 |
| FHX-V-3 | 200 | 125 | 20 | 30.5 | 19 | 302 | 140 | 20 |
| FHX-V-4 | 220 | 139 | 30 | 30.5 | 19 | 316 | 165 | 20 |
| FHX-V-6 | 220 | 139 | 30 | 30.5 | 19 | 316 | 165 | 20 |
