DSS-INOX

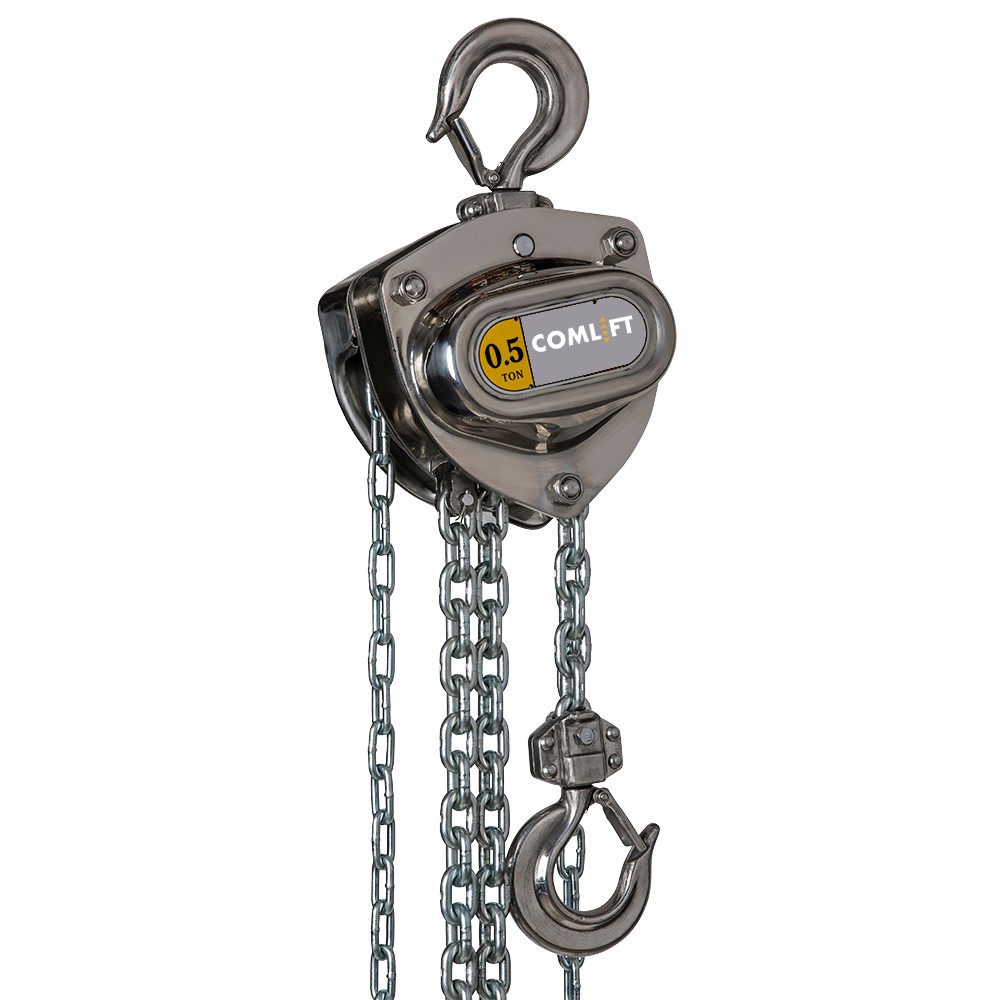

Handflaschenzug INOX
- Maximaler Schutz gegen korrosive Umgebung und hohe Luftfeuchtigkeit
- Geeignet für Reinräume und Anwendungen in der Lebensmittelindustrie
- Alle äusseren Gehäuseteile und Lasthaken aus hochkorrosionsbeständigem 304(V2A) Edelstahl
- Last und Handkette aus hochkorrosionsbeständigem 304(V2A) Edelstahl
- Wartungsfreundliches Design
- Getriebe geführt von hochwertigen Lager
- Grundpreis 3m Hub
- Handkette Bedienungslänge 2.5 m
Spezifikationen
| Typ | Nutzlast kg | Stränge | Preis CHF
mit Hub 3m | Lastkette Dimension mm | Preis CHF Mehrhub / m nur Lastkette | Preis CHF Mehrhub / m Handkette | Handzug Kraft bei Vollast max. daN | Handzug Abwicklung
pro m Hub | Gewicht kg
mit Hub 3 m | Gewicht kg
mit Hub +1 m |
|---|
| DSS-500 | 500 | 1 | 2420 | 6 x 18 | 150 | 190 | 15 | 28 | 14,0 | 1,7 |
| DSS-1000 | 1000 | 1 | 2860 | 7 x 21 | 190 | 190 | 30 | 48 | 14,8 | 1,9 |
| DSS-2000 | 2000 | 2 | 5980 | 7 x 21 | 380 | 190 | 34 | 96 | 21,2 | 3,0 |
| DSS-3000 | 3000 | 2 | 6840 | 9 x 27 | 420 | 190 | 35 | 146 | 33,5 | 4,4 |
| DSS-5000 | 5000 | 3 | 12370 | 9 x 27 | 630 | 190 | 27 | 220 | 58,7 | 6,2 |

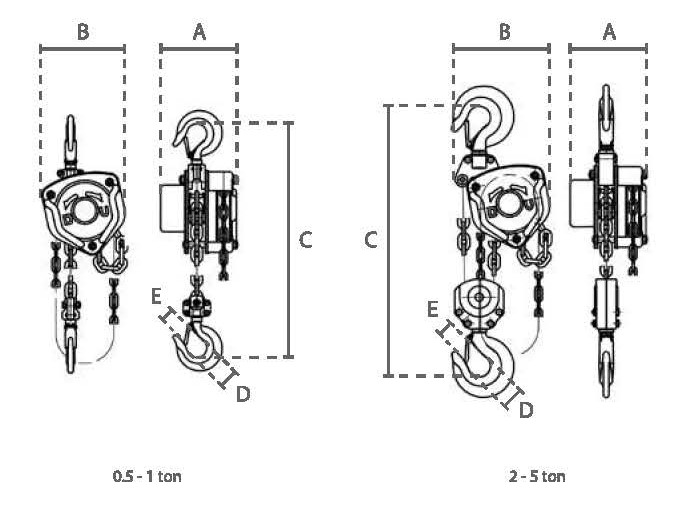

Masszeichnungen / Abmessungen / Anleitungen
| Typ | Abmessung A mm | Abmessung B mm | Abmessung C mm | Abmessung D mm | Abmessung E mm |
|---|
| DSS-500 | 151 | 172 | 376 | 40 | 26 |
| DSS-1000 | 151 | 172 | 376 | 40 | 26 |
| DSS-2000 | 151 | 192 | 425 | 50 | 34 |
| DSS-3000 | 173 | 230 | 565 | 55 | 39 |
| DSS-5000 | 189 | 365 | 710 | 65 | 41 |
