Gabelkopf-Verkürzungshaken mit Sicherungsbolzen bis 6,70 tonnen
- Güteklasse 10
- Nutzlasten 1,40 – 19,00 tonnen
YE Güteklasse 10

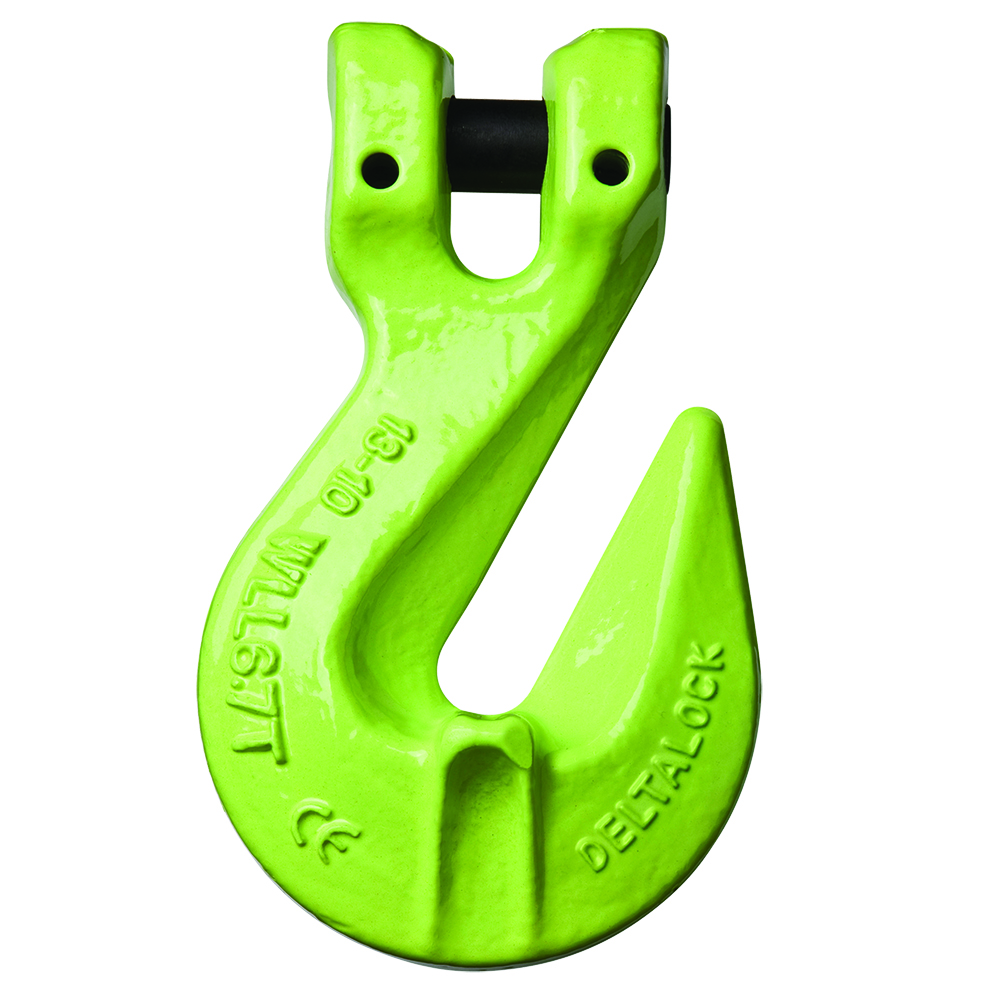

Gabelkopf-Verkürzungshaken
Spezifikationen
| Typ | Tragfähigkeit ton | Gewicht kg | Sicherungsbolzen | Preis CHF |
|---|---|---|---|---|
| YE-10-042-06 | 1,40 | 0,3 | nein | 23 |
| YE-10-042-08 | 2,50 | 0,5 | ja | 29 |
| YE-10-042-10 | 4,00 | 1,0 | ja | 42 |
| YE-10-042-13 | 6,70 | 2,2 | ja | 78 |
| YE-10-042-16 | 10,00 | 2,9 | nein | 123 |
| YE-10-042-20 | 16,00 | 4,9 | nein | 168 |
| YE-10-042-22 | 19,00 | 8,3 | nein | 314 |
Masszeichnungen / Abmessungen / Anleitungen
| Typ | Abmessung A | Abmessung B | Abmessung C | Abmessung D | Abmessung E |
|---|---|---|---|---|---|
| YE-10-042-06 | 8 | 32 | 75 | 44 | 8 |
| YE-10-042-08 | 17 | 35 | 110 | 50 | 11 |
| YE-10-042-10 | 21 | 43 | 137 | 71 | 14 |
| YE-10-042-13 | 28 | 63 | 180 | 90 | 16 |
| YE-10-042-16 | 18 | 70 | 184 | 113 | 20 |
| YE-10-042-20 | 24 | 85 | 224 | 143 | 24 |
| YE-10-042-22 | 27 | 100 | 262 | 161 | 27 |
