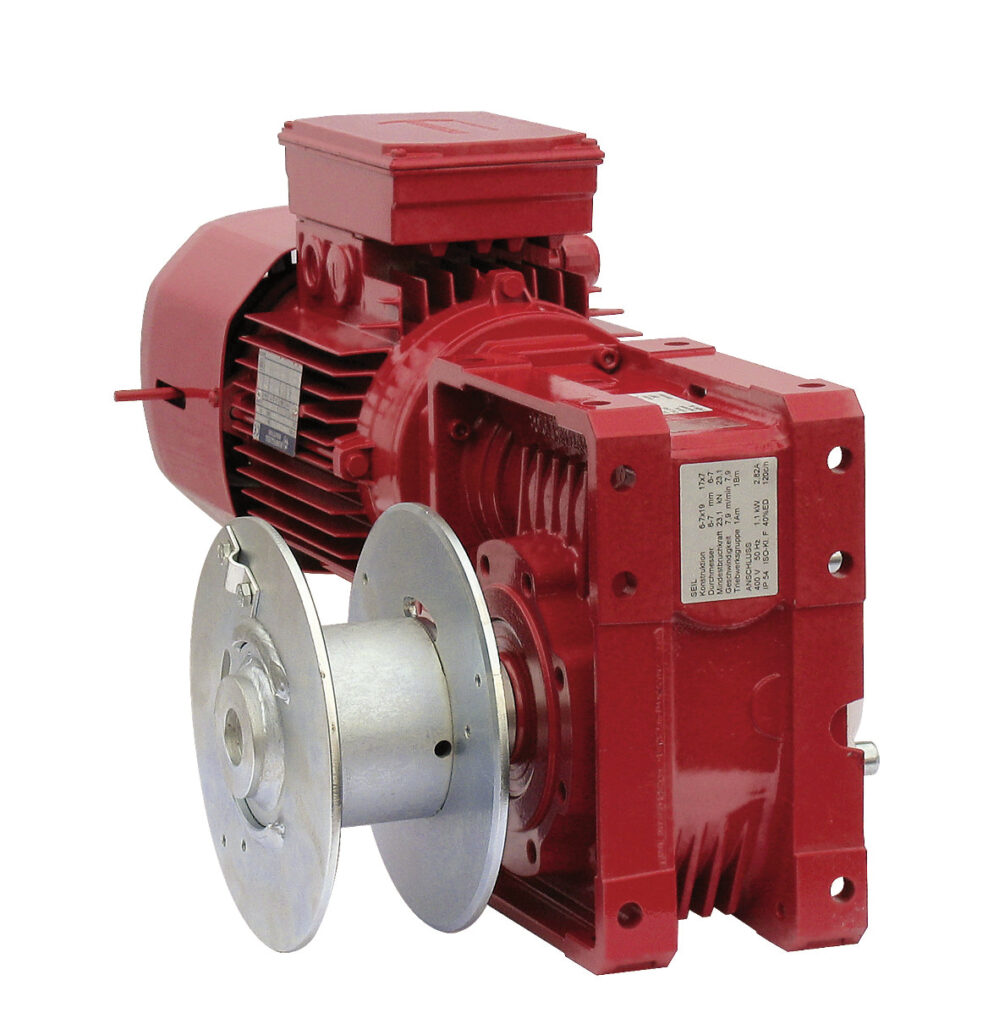

Robuste Bauart im Baukastensystem, Schneckengetriebe im Ölbad
Einseitig gelagerte Seiltrommel für kleine bis mittlere Lasten
Mögliche Ausführungen:
| Typ | Nutzlast kg erste Seillage | Nutzlast kg dritte Seillage | Preis CHF Seilwinde ohne Seil Steuerung ohne | Preis CHF Seilwinde ohne Seil Steuerung direkt | Preis CHF Seilwinde ohne Seil Steuerung 24 V | Seilgeschwindigkeit erste Seillage | Seilgeschwindigkeit dritte Seillage | Seilaufnahme Seillage ø mm | Seilaufnahme erste Seillage m | Seilaufnahme letzte (3.) Seillage m | Motor V | Motor kW | Gewicht ohne Seil kg | Trommel ø | Flansch ø | Trommellänge |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ESF-150-T | 150 | 125 | 7,1 | 8,6 | 4 | 3,4 | 11,5 | 3 x 400 | 0,37 | 18,0 | 70 | 140 | 61 | |||
| ESF-250-T | 250 | 200 | 7,2 | 9,1 | 5 | 2,8 | 9,6 | 3 x 400 | 0,55 | 21,5 | 70 | 140 | 61 | |||
| ESF-500-T | 500 | 400 | 7,5 | 9,8 | 6 | 3,2 | 11,0 | 3 x 400 | 1,10 | 38,0 | 90 | 190 | 67 |

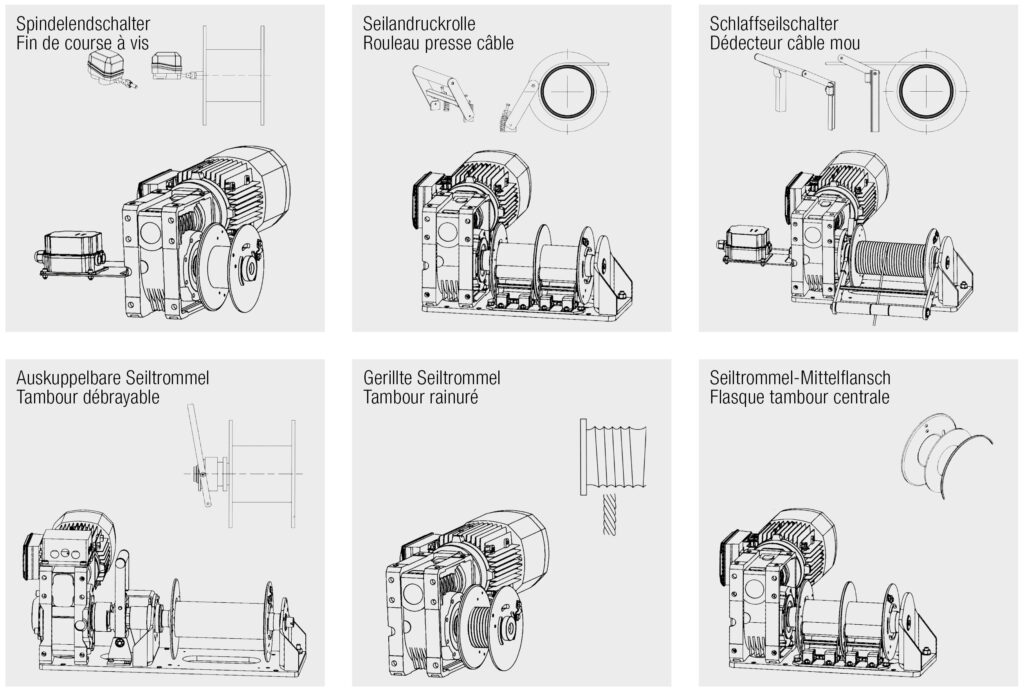

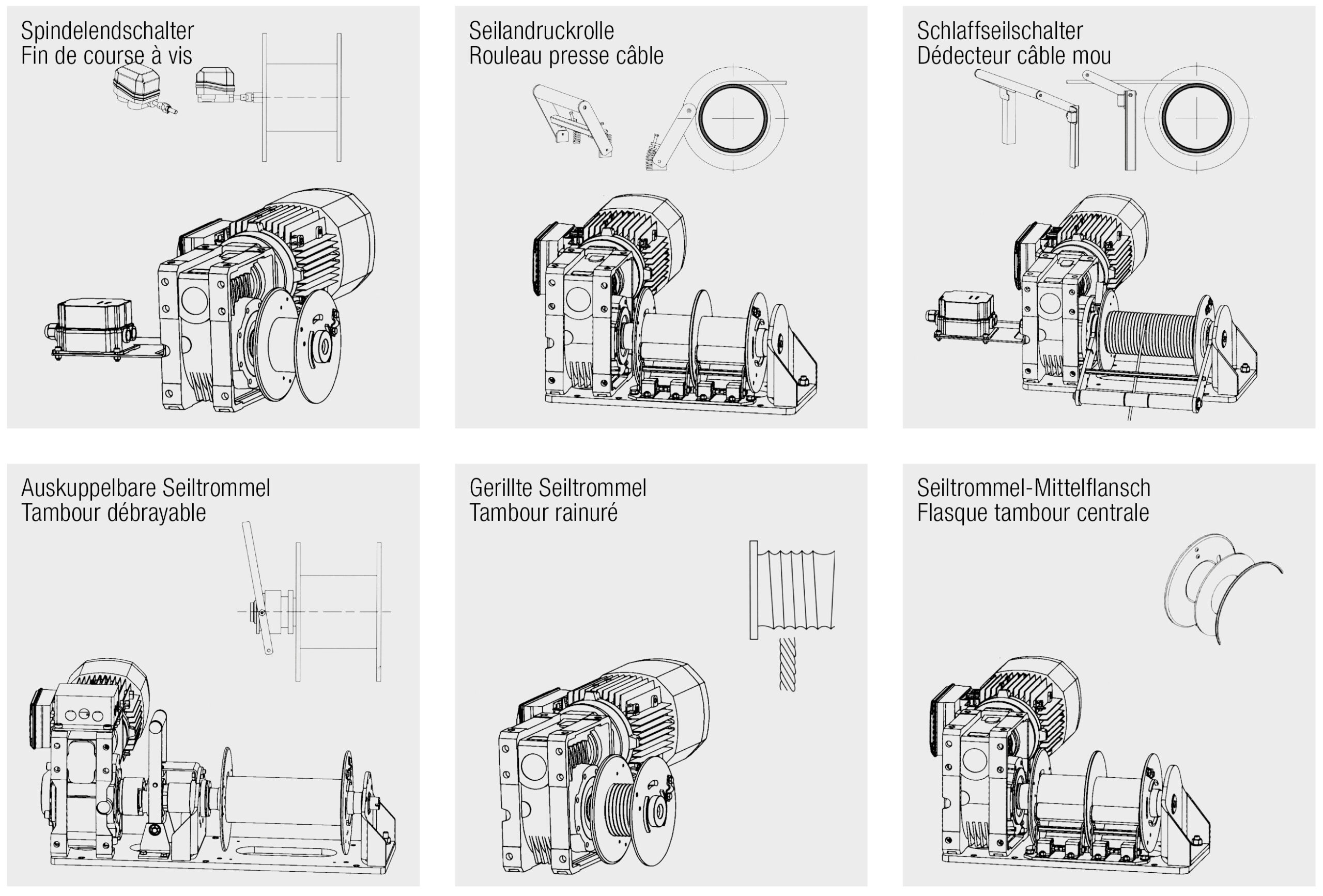

| Typ | Preis CHF Spindelendschalter für 2 Endpositionen 24 V Schützsteuerung erforderlich | Preis CHF Seilandruckrolle | Preis CHF Schlaffseilschalter 24 V Schützsteuerung erforderlich | Preis CHF Auskuppelbare Seiltrommel nur für Zugwinden 24 V Schützsteuerung erforderlich | Preis CHF Gerillte Seiltrommel | Preis CHF Seiltrommel-Mittelflansch für 2 Seile |
|---|---|---|---|---|---|---|
| ESF-150-T | ||||||
| ESF-250-T | ||||||
| ESF-500-T |

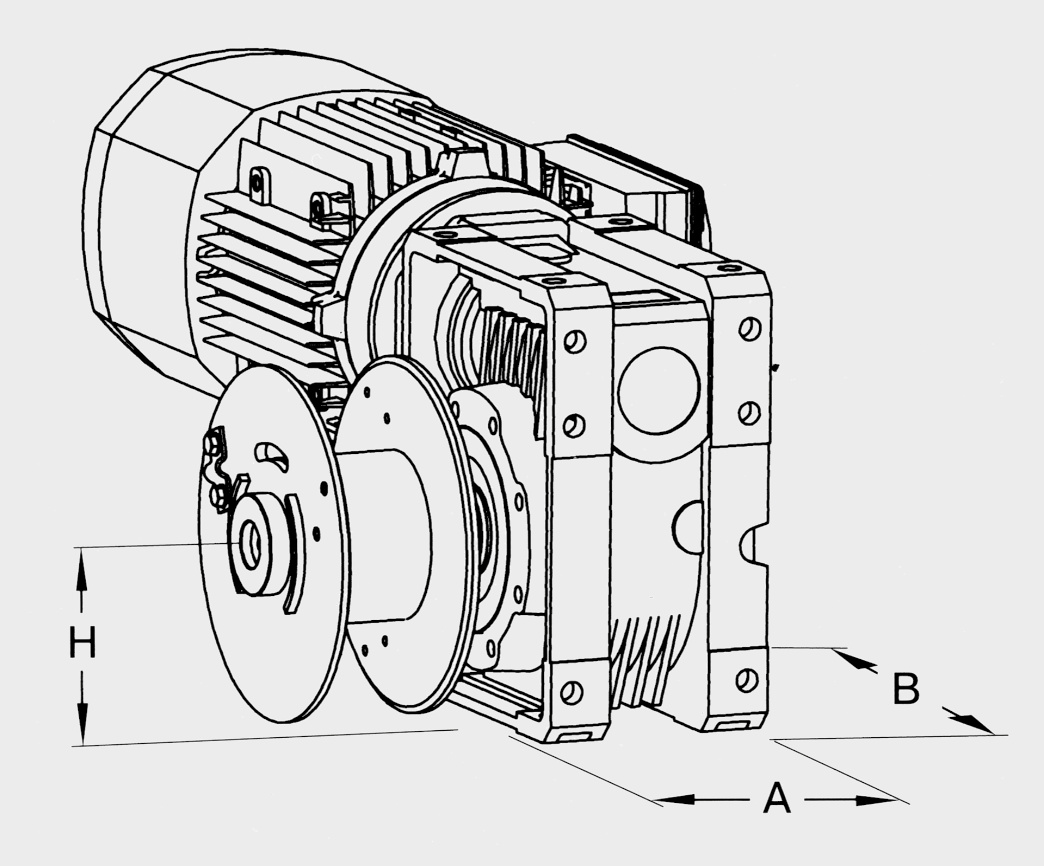

Abmessungen in mm
| Typ | A | A Mit Seilandruckrolle und Grundplatte | B | B Mit Seilandruckrolle und Grundplatte | H Achs | H Achs Mit Seilandruckrolle und Grundplatte |
|---|---|---|---|---|---|---|
| ESF-150-T | 94 | 225 | 145 | 200 | 72,5 | 84,5 |
| ESF-250-T | 94 | 225 | 145 | 200 | 72,5 | 84,5 |
| ESF-500-T | 125 | 280 | 200 | 220 | 100 | 112 |
