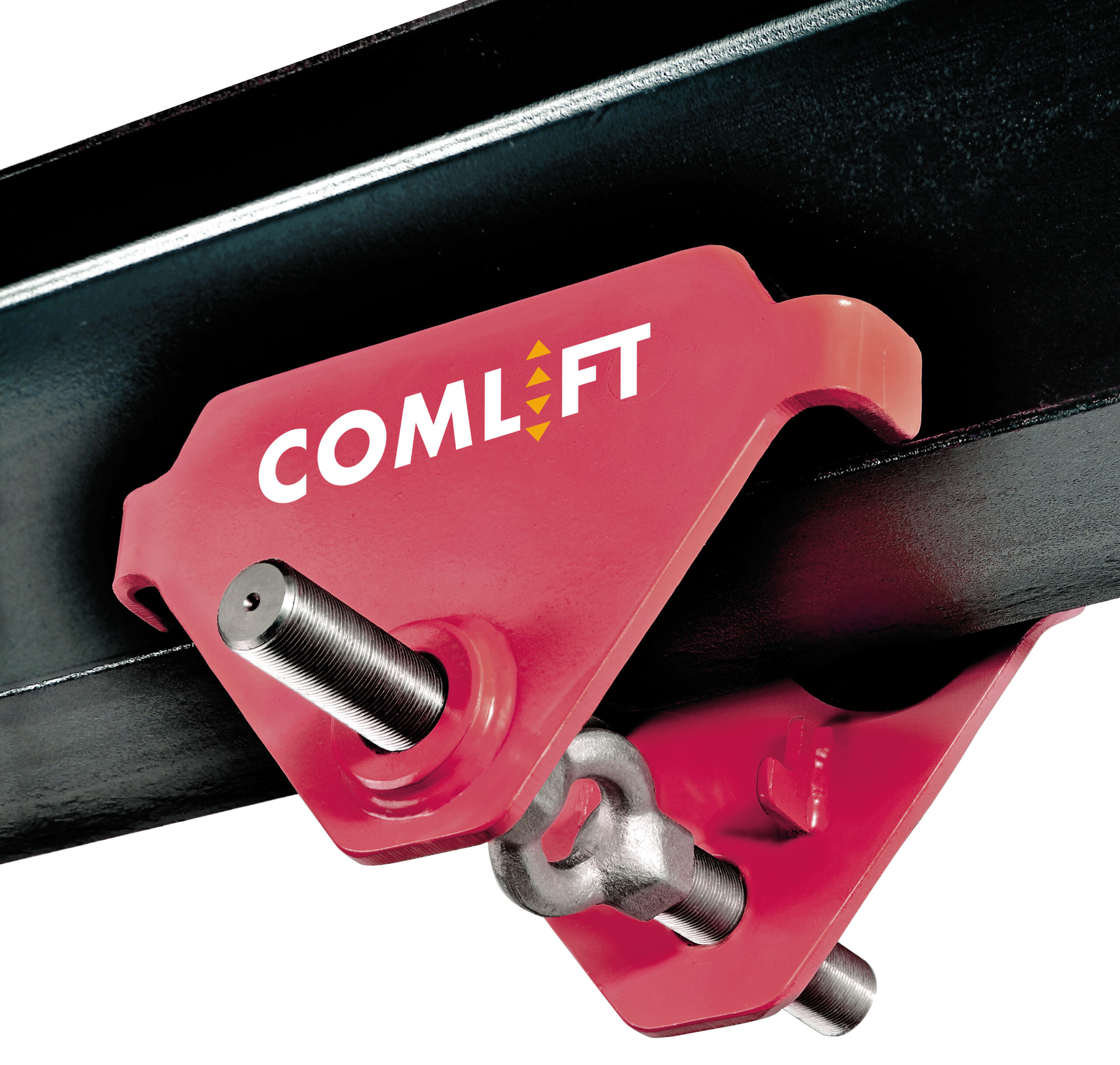

LHTP-FK
Einträger-Rollfahrwerk
mit Spindel
- Laufrollen kugelgelagert, mit einer Spindel-Traverse
- Mit Radbruchstütze und Kippsicherung
- Zum direkten Einhängen von Hand-Flaschenzügen
Spezifikationen
| Typ | Nutzlast kg | Preis CHF | Fahrprofil, verstellbar Breite b = mm | Fahrprofil, verstellbar INP h = mm | Fahrprofil, verstellbar HEB h/b = mm | Kurvenradius m | Gewicht kg |
|---|
| LHTP-FK-05 | 500 | 135 | 50–220 | 100–550 | 100–220 | 1,00 | 8,5 |
| LHTP-FK-10 | 1000 | 200 | 58–220 | 120–550 | 100–220 | 1,00 | 16,5 |
| LHTP-FK-20 | 2000 | 320 | 66–220 | 120–550 | 120–220 | 1,10 | 24 |

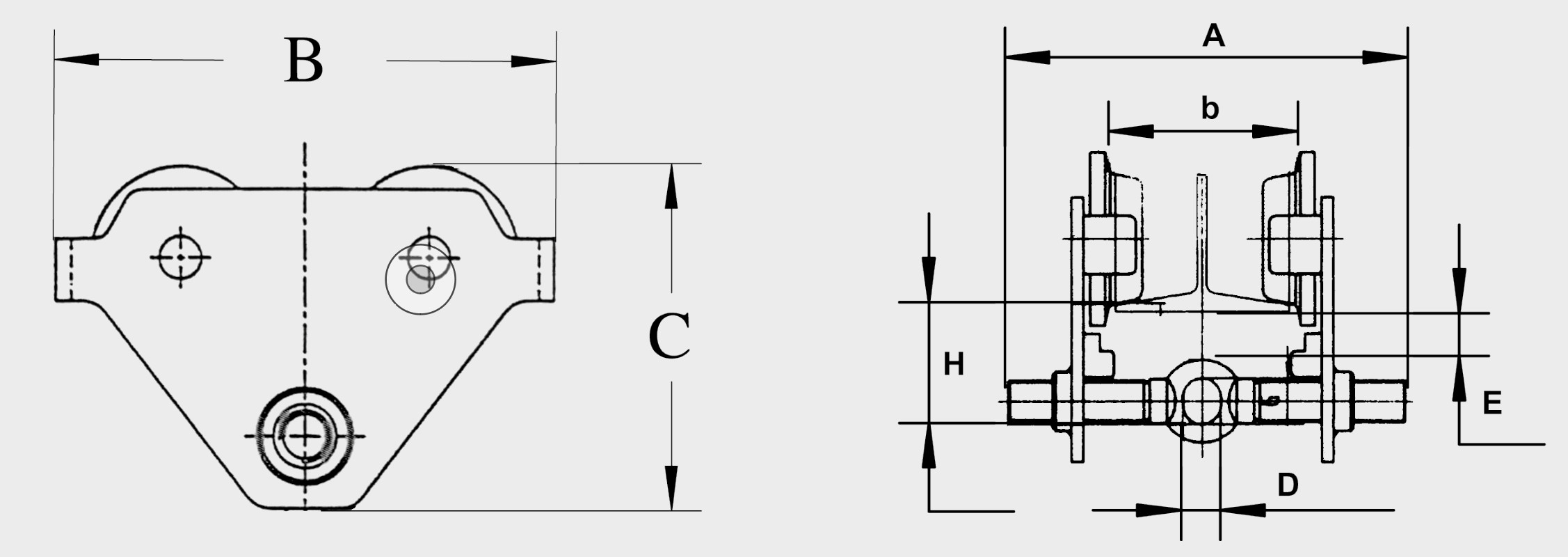

Masszeichnungen / Abmessungen / Anleitungen
| Typ | Abmessung H mm | Abmessung A mm | Abmessung B mm | Abmessung C mm | Abmessung D mm | Abmessung E mm |
|---|
| LHTP-FK-05 | 60 | 292 | 260 | 171 | 25 | 31 |
| LHTP-FK-10 | 60 | 300 | 260 | 174 | 30 | 31 |
| LHTP-FK-20 | 75 | 310 | 310 | 216 | 40 | 30 |
