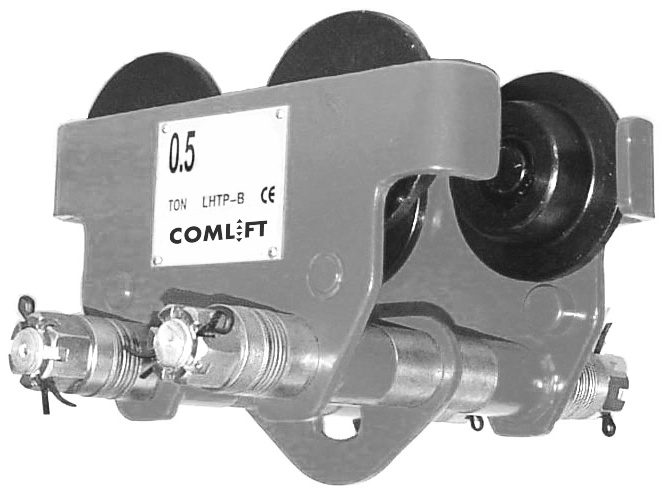

LHTP-B
Einträger Rollfahrwerk
- Starke Ausführung mit zwei Traversen
- Laufrollen kugelgelagert, Bolzen verzinkt
- Mit Radbruchstützen und Entgleisungsschutz
- Zum direkten Einhängen von Hand-Flaschenzügen
- Bis 30 ton auf Anfrage
- Vorschub durch Stossen
Spezifikationen
| Typ | Nutzlast kg | Preis CHF | Fahrprofil verstellbar Breite standard mm | Kurvenradius m (für Laufkatze Breite standard) | Gewicht kg (für Laufkatze Breite standard) |
|---|
| 500 | 500 | 150 | 50–152 | 0,8 | 6,2 |
| 1000 | 1000 | 220 | 54–203 | 0,9 | 12,0 |
| 1500 | 1500 | 275 | 64–203 | 1,0 | 14,6 |
| 2000 | 2000 | 335 | 74–203 | 1,0 | 18,3 |
| 3000 | 3000 | 490 | 90–203 | 1,2 | 34,5 |
| 5000 | 5000 | 750 | 114–305 | 1,3 | 44,0 |
| 7500 | 7500 | 1080 | 124–305 | 2 | 73,0 |
| 10000 | 10000 | 1190 | 124–305 | 2,0 | 82,0 |
Optionen
| Typ | Option breiteres Fahrprofil Breite mm | Preis CHF |
|---|
| 500 | 50–203 | 50 |
| 1000 | 64–305 | 70 |
| 1500 | 74–305 | 85 |
| 2000 | 88–305 | 100 |
| 3000 | 100–305 | 110 |
Masszeichnungen / Abmessungen / Anleitungen
| Typ | Abmessung H mm | Abmessung A mm (Breite S) | Abmessung A mm (Breite B) | Abmessung B | Abmessung C | Abmessung D | Abmessung J | Abmessung K |
|---|
| 500 | 75 | 236 | 286 | 194 | 158 | 30 | 80 | 55 |
| 1000 | 96 | 303 | 405 | 236 | 196 | 38 | 95 | 68 |
| 1500 | 102 | 310 | 412 | 250 | 210 | 38 | 102 | 75 |
| 2000 | 110 | 317 | 419 | 268 | 226 | 38 | 108 | 80 |
| 3000 | 122 | 333 | 435 | 322 | 266 | 40 | 132 | 100 |
| 5000 | 142 | 355 | 457 | 362 | 301 | 42 | 148 | 110 |
| 7500 | 180 | 372 | 474 | 426 | 388 | 45 | 175 | 130 |
| 10000 | 190 | 378 | 480 | 442 | 396 | 45 | 175 | 136 |
