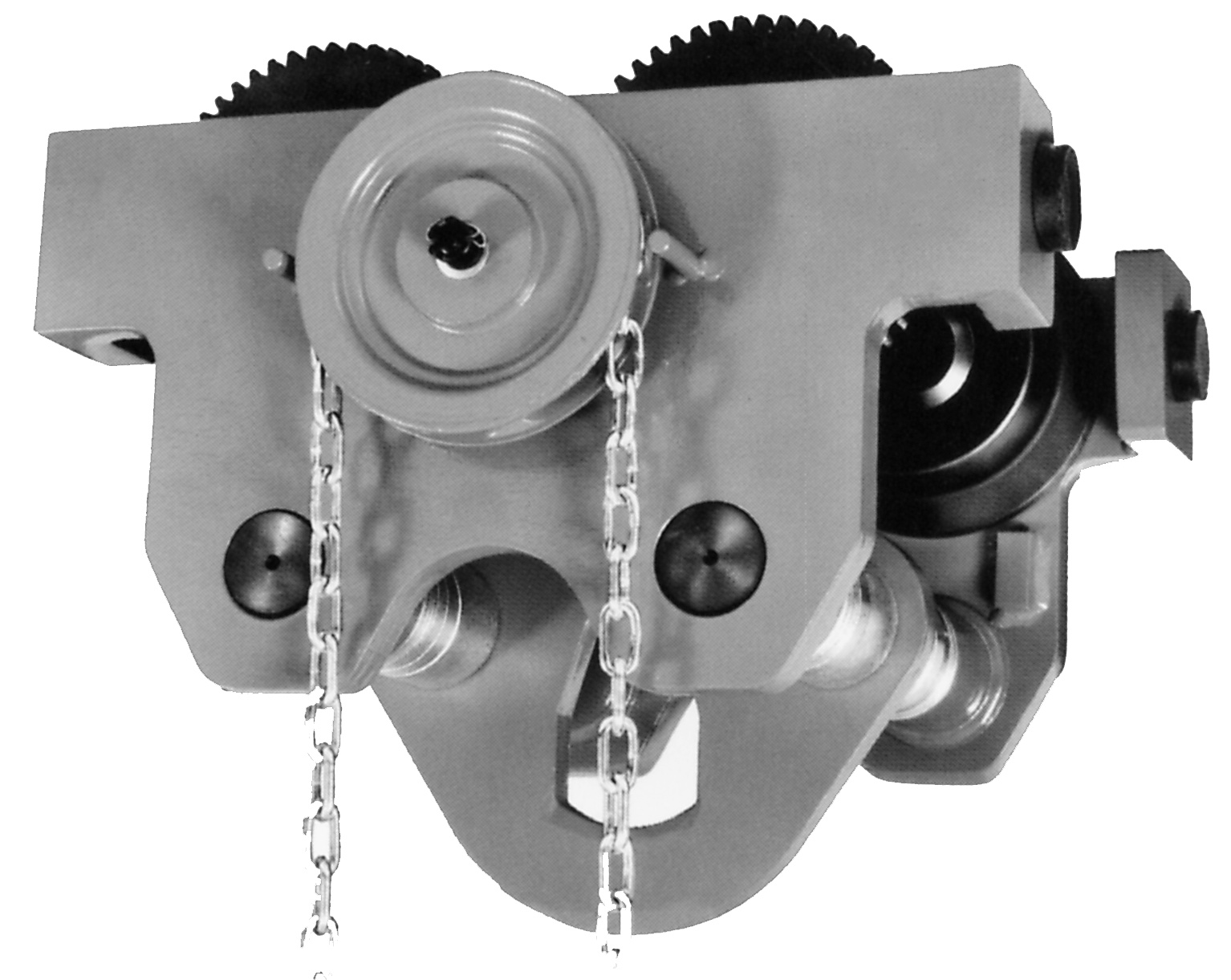

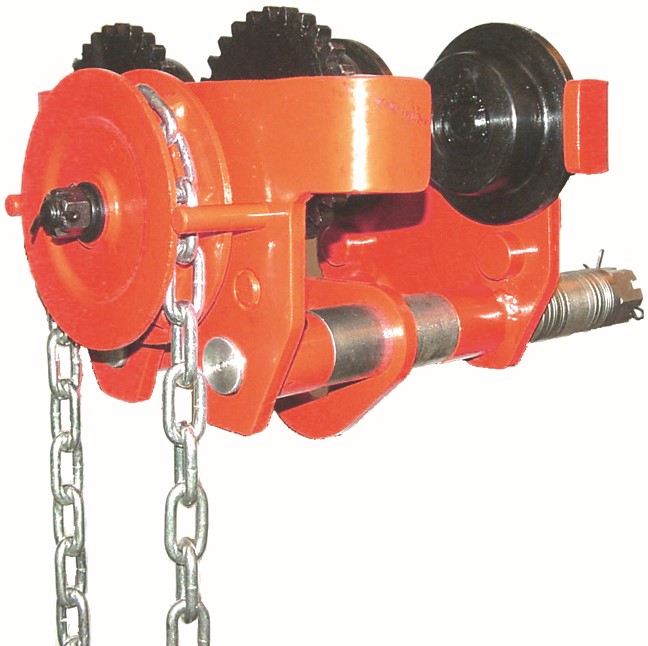

LHTG-B
Einträger Rollfahrwerk
- Starke Ausführung mit zwei Traversen
- Laufrollen kugelgelagert, Bolzen verzinkt
- Mit Radbruchstützen und Entgleisungsschutz
- Zum direkten Einhängen von Hand-Flaschenzügen
- Bis 30 ton auf Anfrage
- Vorschub durch Haspelantrieb, verzinkte Handkette, Bedienungslänge 2.5 m
Spezifikationen
| Typ | Nutzlast kg | Preis CHF | Fahrprofil verstellbar Breite standard mm | Kurvenradius m (für Laufkatze Breite standard) |
|---|
| 500 | 500 | 310 | 50–152 | 0,8 |
| 1000 | 1000 | 340 | 54–203 | 0,9 |
| 1500 | 1500 | 435 | 64–203 | 1,0 |
| 2000 | 2000 | 480 | 74–203 | 1,0 |
| 3000 | 3000 | 610 | 90–203 | 1,2 |
| 5000 | 5000 | 820 | 114–305 | 1,3 |
| 7500 | 7500 | 1260 | 124–305 | 2 |
| 10000 | 10000 | 1410 | 124–305 | 2,0 |
Optionen
| Bedienungslänge verlängern | Preis CHF per m |
|---|
| Haspelkette | 18 |
| Typ | Option breiteres Fahrprofil Breite mm | CHF |
|---|
| 500 | 50–203 | 50 |
| 1000 | 64–305 | 70 |
| 1500 | 74–305 | 85 |
| 2000 | 88–305 | 100 |
| 3000 | 100–305 | 110 |

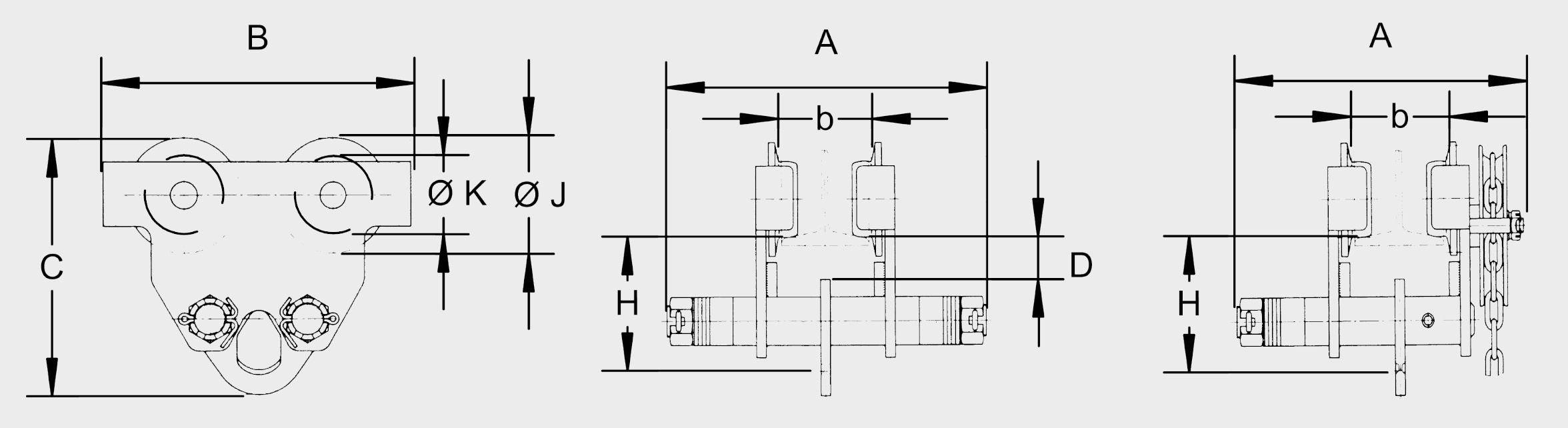

Masszeichnungen / Abmessungen / Anleitungen
| Typ | Abmessung H mm | Abmessung A mm (Breite S) | Abmessung A mm (Breite B) | Abmessung B mm | Abmessung C mm | Abmessung D mm | Abmessung J mm | Abmessung K mm |
|---|
| 500 | 75 | 272 | 322 | 194 | 158 | 30 | 80 | 55 |
| 1000 | 96 | 334 | 436 | 236 | 196 | 38 | 95 | 68 |
| 1500 | 102 | 337 | 439 | 250 | 210 | 38 | 102 | 75 |
| 2000 | 110 | 343 | 445 | 268 | 226 | 38 | 108 | 80 |
| 3000 | 122 | 357 | 459 | 322 | 266 | 40 | 132 | 100 |
| 5000 | 142 | 373 | 475 | 362 | 301 | 42 | 148 | 110 |
| 7500 | 180 | 416 | 518 | 426 | 388 | 45 | 175 | 130 |
| 10000 | 190 | 423 | 525 | 442 | 396 | 45 | 175 | 136 |
