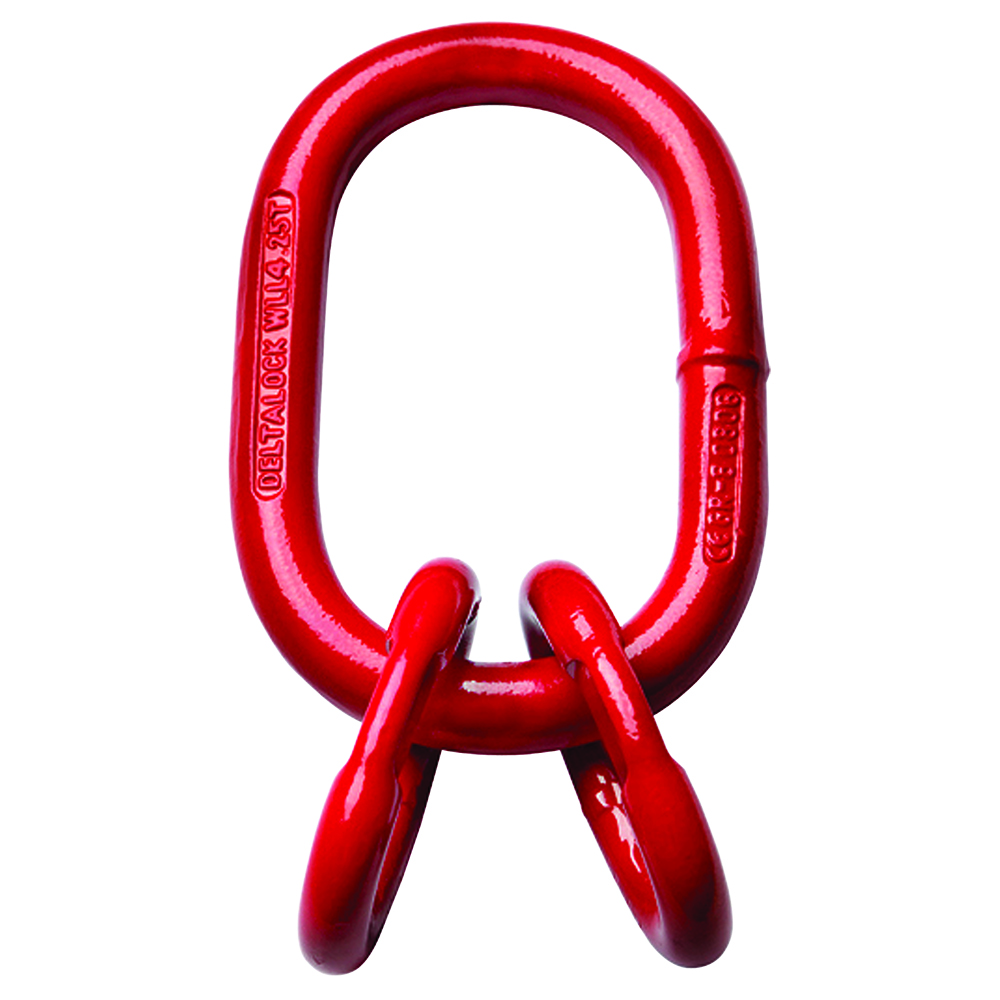

Aufhängering 3+4 Strang
- EN1677
- Güteklasse 8
- Nutzlasten 3,15 – 63 tonnen
YE Güteklasse 8
Aufhängering 3+4 Strang
Spezifikationen
| Typ | Tragfähigkeit ton | Gewicht kg | Preis CHF |
|---|---|---|---|
| YE-8-080-07 | 3,15 | 1,3 | 62 |
| YE-8-080-08 | 4,25 | 2,2 | 95 |
| YE-8-080-10 | 6,70 | 3,4 | 132 |
| YE-8-080-13 | 11,20 | 6,1 | 221 |
| YE-8-080-16 | 17,00 | 10,0 | 240 |
| YE-8-080-20 | 26,50 | 22,6 | 725 |
| YE-8-080-22 | 31,50 | 25,2 | 867 |
| YE-8-080-26 | 45,00 | 34,6 | 1399 |
| YE-8-080-32 | 63,00 | 66,5 | 2586 |
Masszeichnungen / Abmessungen / Anleitungen
| Typ | Abmessung A | Abmessung B | Abmessung C | Abmessung a | Abmessung b | Abmessung c |
|---|---|---|---|---|---|---|
| YE-8-080-07 | 135 | 75 | 18 | 60 | 38 | 13 |
| YE-8-080-08 | 160 | 90 | 22 | 70 | 34 | 16 |
| YE-8-080-10 | 180 | 100 | 26 | 85 | 40 | 18 |
| YE-8-080-13 | 200 | 110 | 32 | 115 | 50 | 22 |
| YE-8-080-16 | 260 | 140 | 36 | 140 | 65 | 26 |
| YE-8-080-20 | 350 | 190 | 50 | 180 | 100 | 32 |
| YE-8-080-22 | 350 | 190 | 50 | 180 | 100 | 36 |
| YE-8-080-26 | 400 | 200 | 56 | 180 | 100 | 40 |
| YE-8-080-32 | 460 | 250 | 72 | 200 | 110 | 50 |
