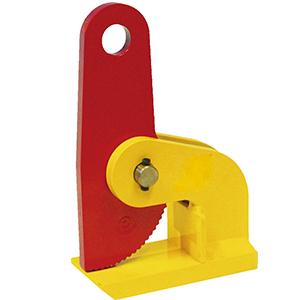

FHX / FHSX
Pince de levage pour levage horizontale
- Pour le levage horizontal et le transport de plaques d’acier et autres matériels sans déflexion
- Les pinces de levage Terrier FHX/FHSX doivent toujours être utilisées par paires (ou paires multiples)
- Les ouvertures de mâchoire sont disponibles de : 0 à 150 mm
- Les modèles FHSX sont livrés avec une ouverture de mâchoire élargie
- Charge maximale d’utilisation (CMU) 1000 – 25000 kg par paire (CMU supérieure disponible sur simple demande)
- Modèle compact et capacité de levage élevée
- Modèle léger pour une manipulation aisée
- Corps de la pince de haute résistance et de qualité robuste
Spécifications
| Type | Charge utile kg | Ouverture mâchoire | Poids kg | Prix CHF | * | Type | Charge utile kg | Ouverture mâchoire | Poids kg | Prix CHF |
|---|
| FHX-1 | 1000 | 0-35 | 2.6 | 530 | | FHX-25 | 25000 | 0-60 | 33.0 | 3760 |
| FHX-2 | 2000 | 0-60 | 7.0 | 670 | | FHSX-2 | 2000 | 0-100 | 9.2 | 830 |
| FHX-3 | 3000 | 0-60 | 8.0 | 850 | | FHSX-3 | 3000 | 0-100 | 10.0 | 980 |
| FHX-4 | 4000 | 0-60 | 13.0 | 1030 | | FHSX-4 | 4000 | 0-100 | 15.0 | 1130 |
| FHX-6 | 6000 | 0-60 | 14.0 | 1180 | | FHSX-6 | 6000 | 0-100 | 16.5 | 1210 |
| FHX-8 | 8000 | 0-60 | 19.0 | 1460 | | FHSX-8 | 8000 | 0-100 | 21.0 | 1760 |
| FHX-10 | 10000 | 0-60 | 19.0 | 1730 | | FHSX-10 | 10000 | 0-100 | 22.0 | 2160 |
| FHX-12 | 12000 | 0-60 | 19.0 | 1980 | | FHSX-12 | 12000 | 0-100 | 22.0 | 2250 |
| FHX-15 | 15000 | 0-60 | 30.0 | 2960 | | FHSX-15 | 15000 | 0-150 | 53.0 | 4280 |
Dessins cotés et dimensions
| Type | Dimension V | Dimension S | Dimension W | Dimension T | Dimension H | Dimension X | Dimension U | Dimension Y |
|---|
| FHX-1 | 140 | 99 | 10 | 25 | 11.5 | 65 | 188 | 15 |
| FHX-2 | 180 | 118 | 15 | 30.5 | 19.5 | 90 | 287 | 16 |
| FHX-3 | 180 | 118 | 20 | 30.5 | 19.5 | 90 | 291 | 16 |
| FHX-4 | 220 | 145 | 25 | 30.5 | 19.5 | 105 | 304 | 20 |
| FHX-6 | 220 | 145 | 25 | 30.5 | 19.5 | 110 | 307 | 20 |
| FHX-8 | 225 | 135 | 35 | 30.5 | 19.5 | 120 | 336 | 30 |
| FHX-10 | 225 | 135 | 35 | 30.5 | 19.5 | 120 | 336 | 30 |
| FHX-12 | 225 | 135 | 35 | 30.5 | 19.5 | 120 | 336 | 30 |
| FHX-15 | 262 | 147 | 35 | 43 | 21.5 | 160 | 344 | 35 |
| FHX-25 | 262 | 147 | 40 | 43 | 21.5 | 175 | 349 | 35 |
| FHSX-2 | 180 | 120 | 15 | 30.5 | 19.5 | 90 | 383 | 15 |
| FHSX-3 | 180 | 120 | 20 | 30.5 | 19.5 | 90 | 387 | 15 |
| FHSX-4 | 220 | 145 | 25 | 30.5 | 19.5 | 105 | 414 | 20 |
| FHSX-6 | 220 | 145 | 25 | 30.5 | 19.5 | 120 | 414 | 20 |
| FHSX-8 | 225 | 135 | 35 | 30.5 | 19.5 | 120 | 428 | 30 |
| FHSX-10 | 225 | 135 | 35 | 30.5 | 19.5 | 120 | 428 | 30 |
| FHSX-12 | 225 | 135 | 35 | 30.5 | 19.5 | 120 | 428 | 30 |
| FHSX-15 | 350 | 240 | 35 | 45 | 27.5 | 140 | 665 | 35 |
